Starter Motor: Testing and Inspection
Starter

2ZR-FE STARTING: STARTER: INSPECTION

1. INSPECT STARTER ASSEMBLY

NOTICE:
Perform each of the following tests within 3 to 5 seconds.

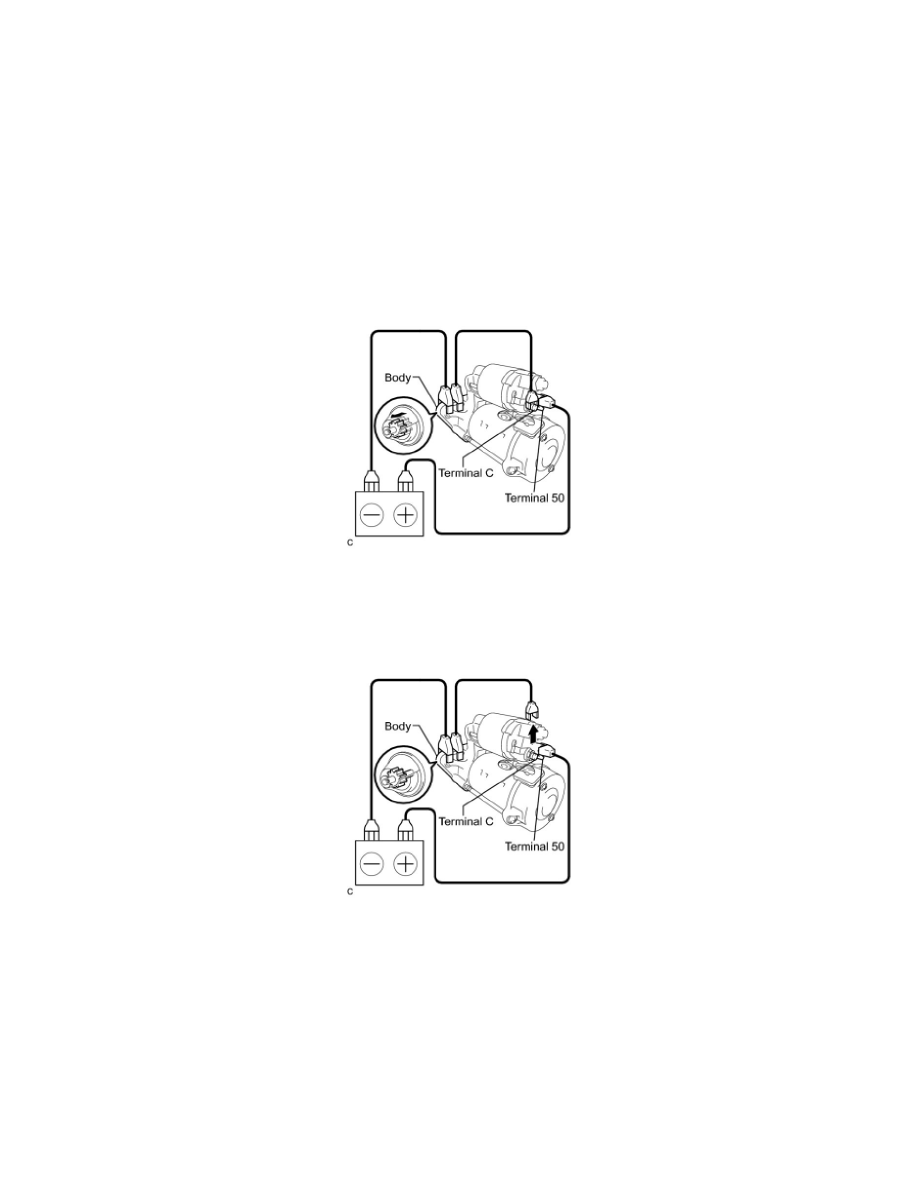

(a) Perform a pull-in test.

(1) Disconnect the field coil lead wire from terminal C.

(2) Connect the battery to the magnet starter switch as shown in the illustration and check that the pinion gear moves outward.

(3) If the clutch pinion gear does not move, replace the magnet switch assembly.

(b) Perform a hold-in test.

(1) Check that the pinion gear does not return inward after the cable is disconnected from terminal C.

(2) If the clutch pinion gear returns inward, replace the magnet starter switch assembly.

(c) Inspect the clutch pinion gear return.
