(1) Disconnect the negative (-) lead from the switch body.

Check that the pinion gear moves inward.

If the clutch pinion gear does not return inward, replace the magnet starter switch assembly.

(d) Perform an operation test without load.

(1) Connect the lead wire to terminal C.

Torque : 10 Nm (102 kgf-cm, 7 ft-lbf)

(2) Clamp the starter in a vise.

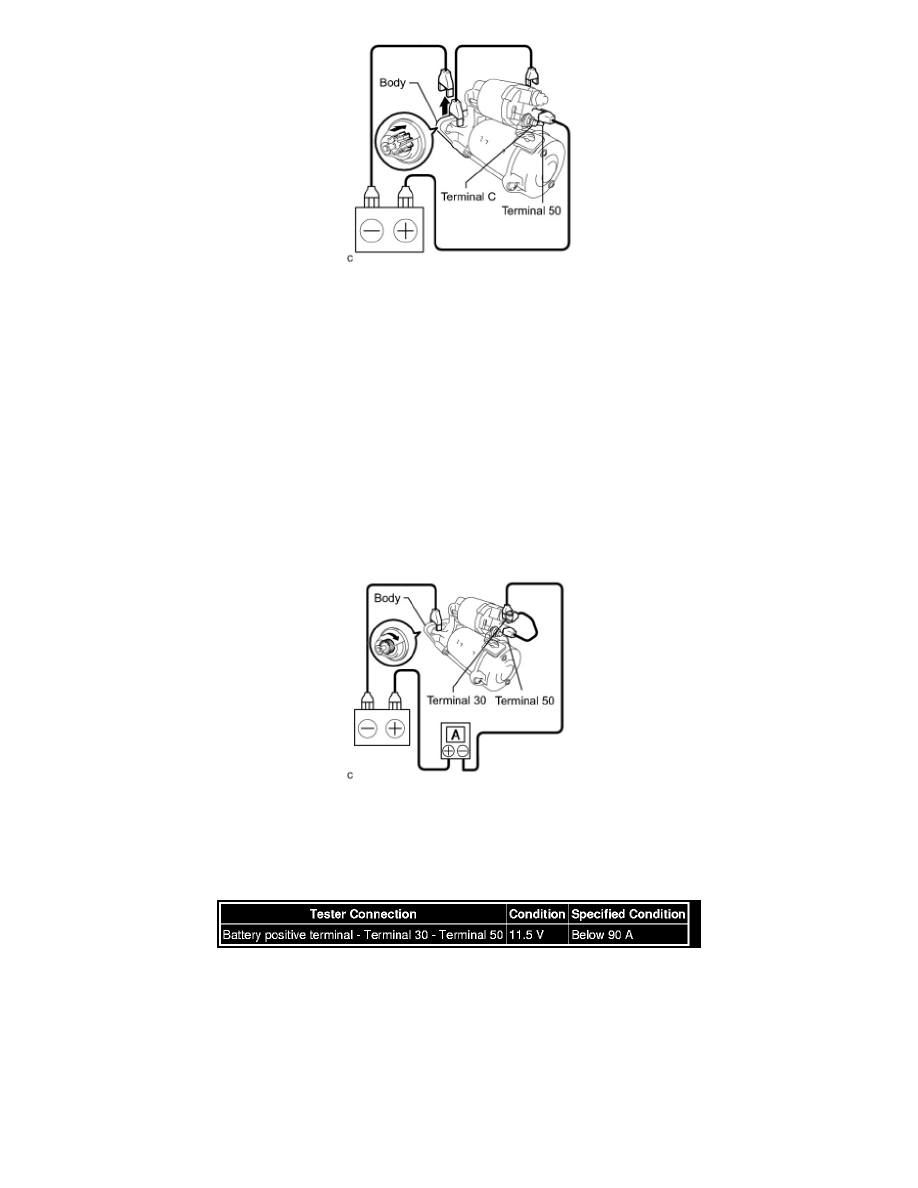

(3) Connect the battery and ammeter to the starter as shown in the illustration.

(4) Check that the starter rotates smoothly and steadily with the clutch pinion gear extended.

Check that the ammeter indicates the specified current.

Standard Current:

2. INSPECT MAGNET STARTER SWITCH ASSEMBLY

(a) Check the plunger.
