1. INSPECT PROPELLER SHAFT AND INTERMEDIATE SHAFT FOR DAMAGE OR RUNOUT

a. Using a dial indicator, check the runout of each shaft.

Maximum runout: 0.8 mm (0.031 inch)
If shaft runout is greater than the maximum, replace the shaft.

2. INSPECT SPIDER BEARING

a. Inspect the spider bearing for wear or damage.
b. Using a dial indicator, check the spider bearing axial play by turning the yoke of flange while holding the shaft tightly

Maximum bearing axial play: 0.05 mm (0.0020 inch)
If the spider bearing axial play exceeds the maximum, replace the spider bearing.

3. INSPECT PROPELLER SHAFT GREASE FITTING DIRECTION

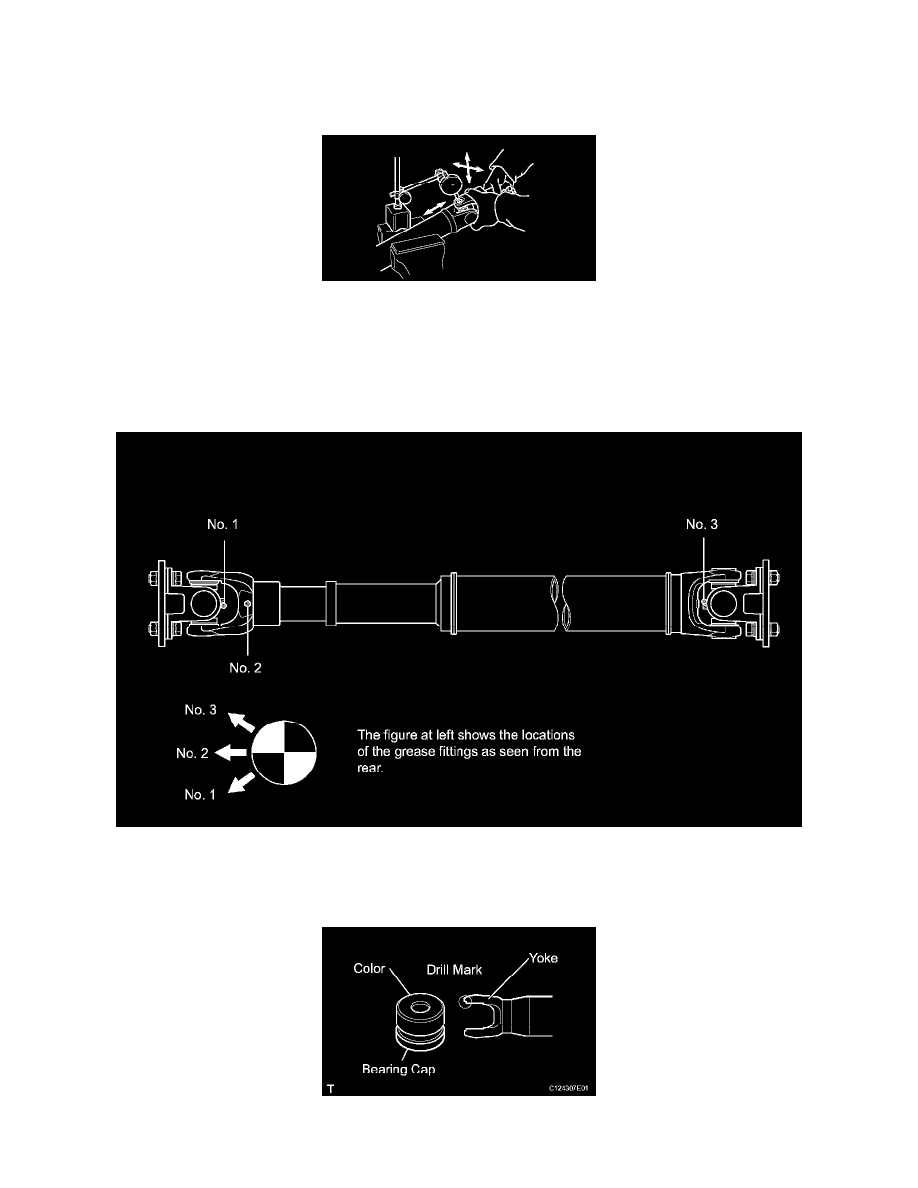

HINT: When replacing a spider bearing, be sure that the grease fitting hole is facing the direction shown in the illustration.

REASSEMBLY

1. INSTALL SPIDER BEARING
