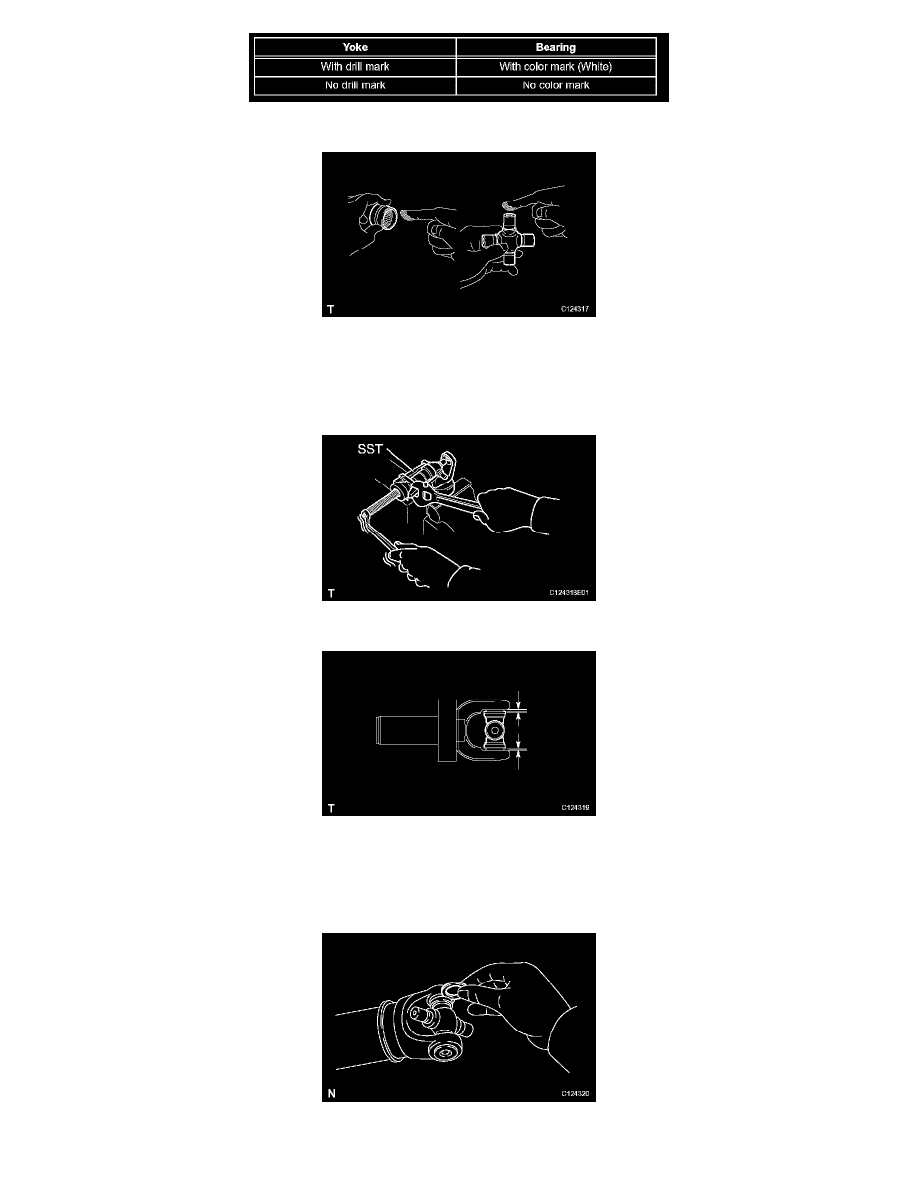

a. Select an appropriate bearing according to the drill mark on the yoke.

b. Apply MP grease to a new spider and bearings.

HINT: Be careful not to apply too much grease.

c. Align the matchmarks on the yoke and shaft.

d. Fit the spider into the yoke.

e. Using SST, install the bearing on the spider.

SST 09332-25010

f.

Using SST, adjust both bearings so that the snap ring grooves are at maximum and equal in width.

2. INSTALL SNAP RING

a. Install new snap ring of equal thickness which will allow for 0 to 0.05 mm (0 to 0.0020 inch) axial play
