Removing

- Using screwdriver, carefully pry up speaker cover (arrows).

- Carefully pry out tweeter mounting base.

- Remove connector.

Installing

- Install in reverse order of removal noting installation marks on speaker.

Woofer Removal and Installation

Removing

-

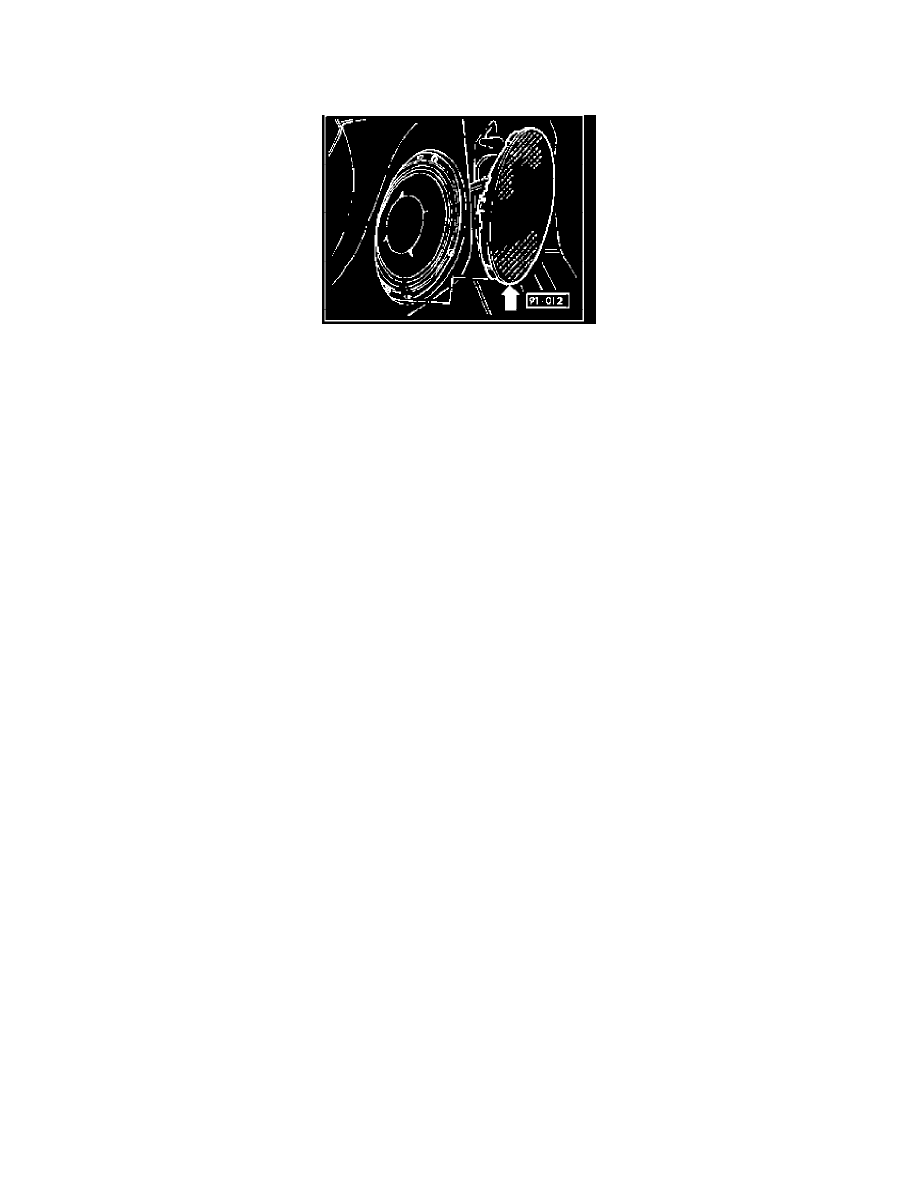

Carefully pry off speaker cover with screwdriver.

-

Remove side panel trim.

-

Remove four screws from speaker.

-

Remove speaker.

-

Disconnect connector.

Installing
-

Installation is reverse of removal.

-

Note installation marks on speaker.

Rear Dome Type Treble Speakers Removal & Installation

NOTE:  The dome type treble speakers can only be replaced together with the carrier plate.

Removing

-

First remove woofer.
