Balance Shaft: Service and Repair

Oil Pump with Balance Shaft Drive

=> [ Chain Tensioner, Pre-tensioning ]

Special tools, testers and auxiliary items required

‹› Connecting Pin (T10027)

‹› Silicone Sealant (D 176 404 A2)

Removing

-

Remove the oil pan. Refer to => [ Oil Pan ] See: Engine Lubrication/Oil Pan/Service and Repair/Oil Pan.

-

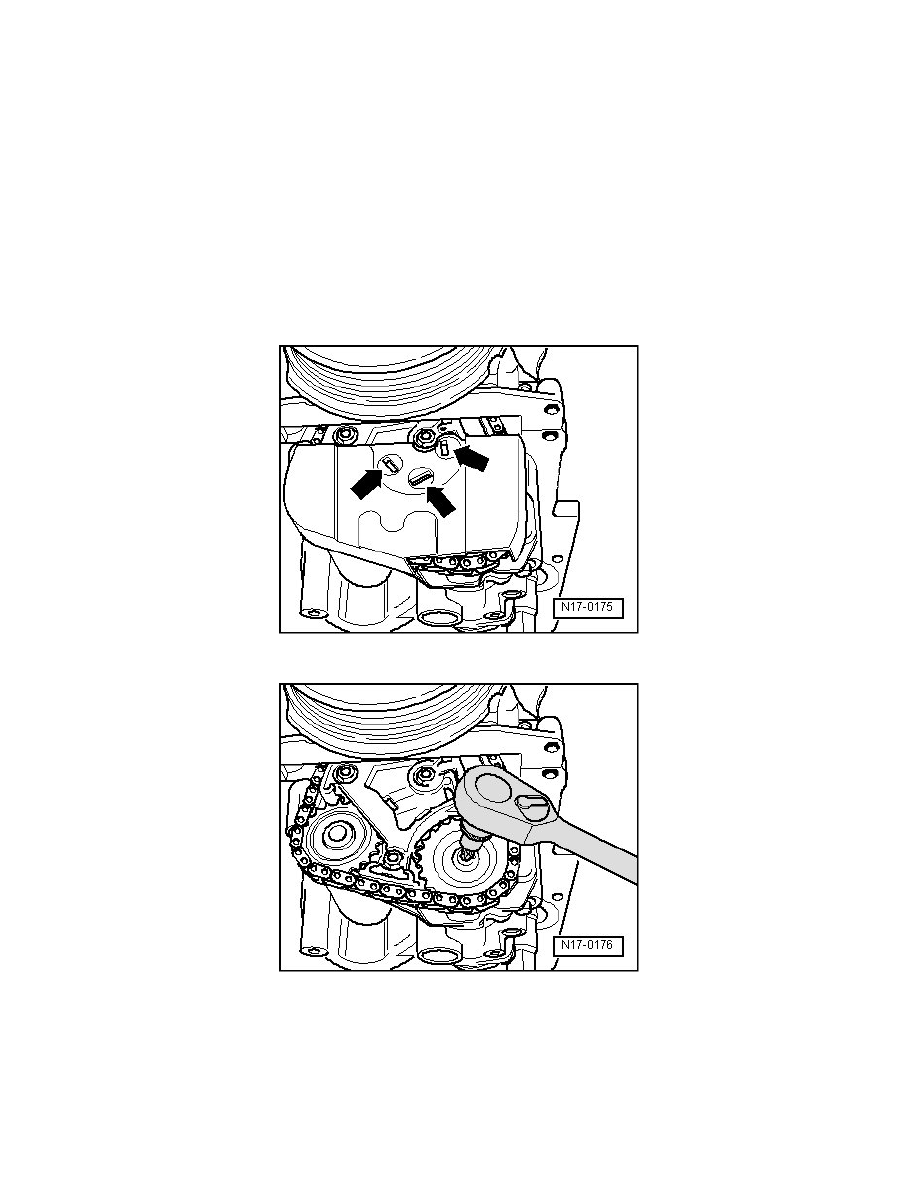

Remove the chain guard. Disengage the locking lugs through the openings - arrows - if necessary using a small screwdriver.

-

Loosen the bolt for the oil pump chain sprocket. Counter hold at the vibration damper center bolt.

CAUTION!
The chain sprocket driving the balance shafts must not be loosened!

-

Release tension on the chain tensioner using a screwdriver -  arrow - and secure it using a 3 mm hex wrench - 1 -, across the flats.
