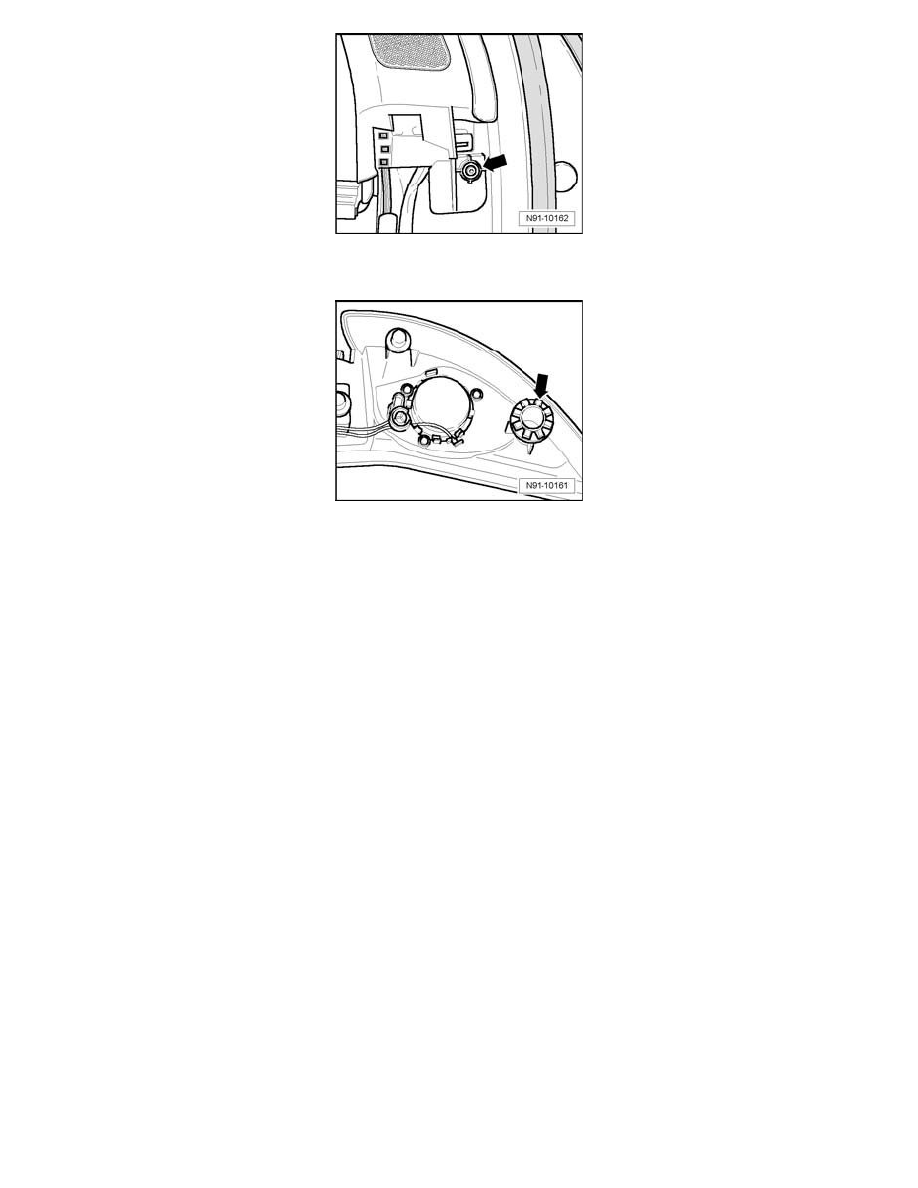

Remove screw - arrow -.

-

Unclip trim together with speaker.

-

If plastic clip - arrow - remains on trim after removing, then remove it and insert it in door at the installation location designed for it.

Otherwise trim of mirror triangle can no longer be installed correctly.

Loudspeaker is integrated with mirror trim triangle and cannot be serviced separately.

Installing

Install in reverse order of removal.

Rear Treble Speakers, 4 Door

Rear Treble Speakers, 4 Door

NOTE:

-

Treble speakers are secured to door trim from behind.

-

After removing treble speaker, speaker trim must always be replaced.

-

Removal and installation of left or right side speakers is identical.

Removing

CAUTION:

-

Switch off all electrical consumers.

-

Switch ignition off and remove ignition key.

Remove applicable door trim.
