Crankshaft: Service and Repair
Crankshaft Sensor Wheel

Crankshaft Sensor Wheel, Installing

Special tools, testers and auxiliary items required

^

Torque wrench V.A.G 1331

^

D 154 100 A1 Locking compound

Procedure

Make sure the crankshaft sensor wheel contact surface is free of oil and grease.

Note:

^

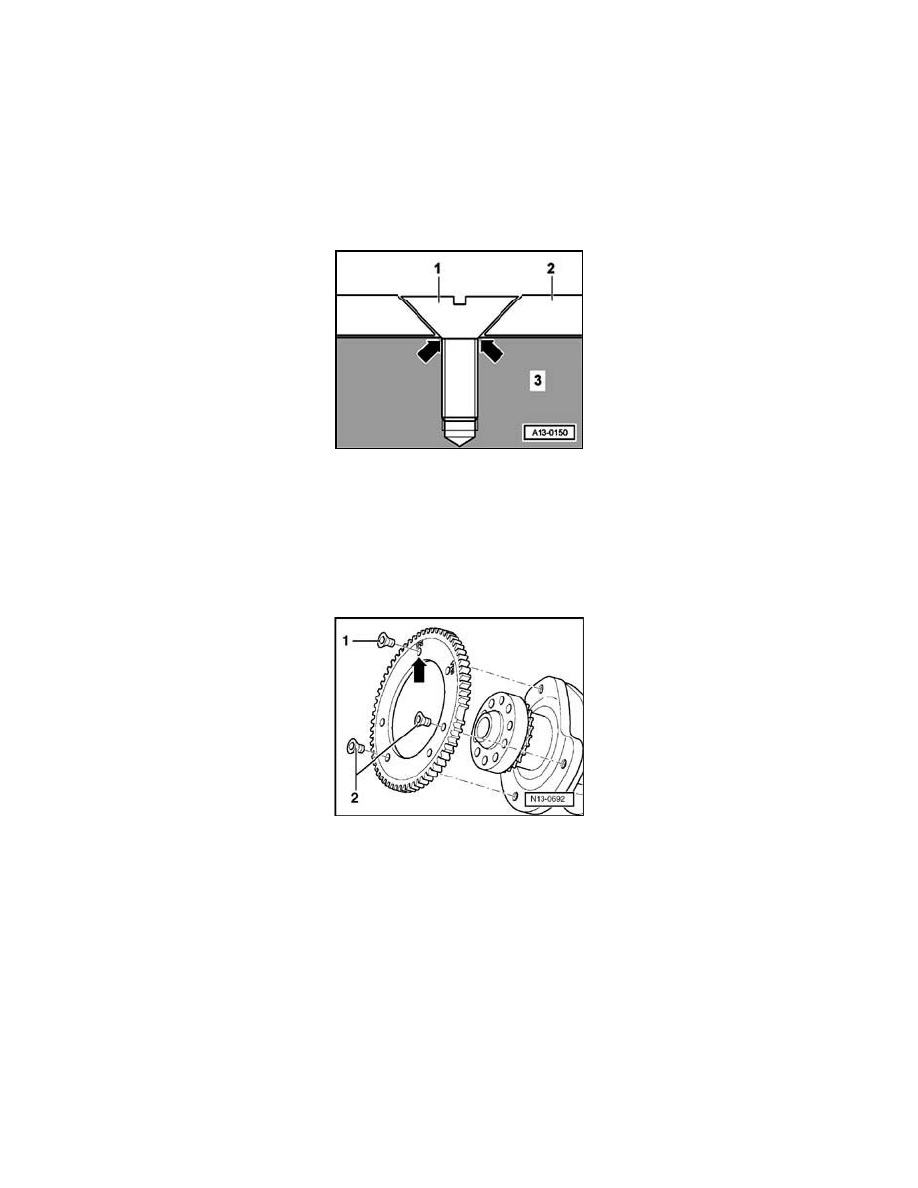

Sensor wheel may only be installed once, since attachment points - arrows - of countersunk screws - 1 - in sensor wheel - 2 - are so severely
deformed after tightening the second time that bolt heads make contact on the crankshaft - 3 - and sensor wheel lies loosely under the bolt
heads.

-

Apply a thin coat of locking compound "D 154 100 A1" to contact surfaces of crankshaft and sensor wheel for additional security.

-

When installing, make sure that marking -VR6- - arrow - stands at individual threaded hole.

-

Tighten all new bolts lightly by hand.

-

First, tighten bolt - 1 - to 10 Nm + an additional 90° (1/4 turn).

-

Then, tighten bolts - 2 - to 10 Nm + an additional 90° (1/4 turn).
