Engine Oil Pressure: Testing and Inspection

Oil Pressure and Oil Pressure Switch, Checking

Special tools, testers and auxiliary items required

^

Oil pressure gauge V.A.G 1342

^

Adapter V.A.G 1342/14

^

Voltage tester V.A.G 1527B

^

Connector test set V.A.G 1594C

Test Conditions

^

Engine oil level OK

^

Engine oil temperature at least 80° C (radiator fan must start up once)

Oil Pressure Switch, Checking

-

Bring lock carrier into service position. See: Body and Frame/Lock Carrier/Service and Repair/Removal and Replacement

-

Unscrew sealing plug from oil filter housing. Collect escaping engine oil.

-

Seal the oil pressure switch test hole on oil pressure tester V.A.G 1342 with the oil filter housing sealing plug.

-

Screw oil pressure tester V.A.G 1342 with adapter V.A.G 1342/14 into oil filter bracket in place of sealing plug.

Note:

^

Note installation position of adapter: The conical connecting neck of the adapter is screwed to the pressure hose of the tester.

-

Connect brown wire of tester to ground (GND) (-).

-

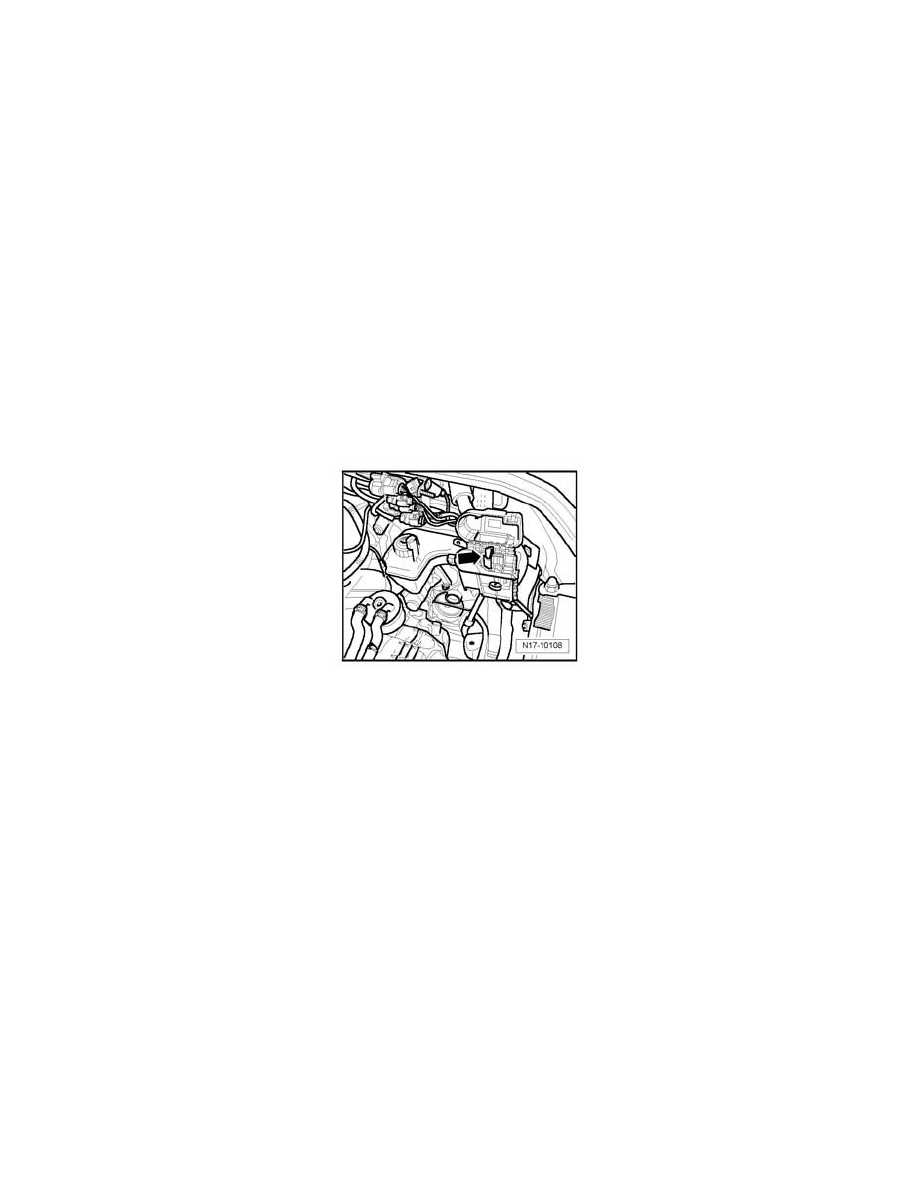

Connect voltage tester V.A.G 1527B to B+ and oil pressure switch (connection in engine compartment - arrow -) using adapter cables from
connector test kit V.A.G 1594C.

^

LED must not light up.

If the LED lights up:
-

Replace oil pressure switch F1.

If the LED does not light up:

Note:

^

While starting engine, watch Pressure Tester and LED as switch point of oil pressure switch may already be exceeded during start.

-

Start the engine and run at idle speed.

Oil Pressure, Checking

Procedure

-

Install oil pressure tester V.A.G 1342 with adapter V.A.G 1342/14 on oil filter bracket in place of sealing plug.

-

Check oil pressure at different speeds:

^

1500 RPM: at least 1.7 bar

^

2000 RPM: 3.0 to 5.5 bar

^

Above 2000 RPM: maximum 7.0 bar

If specified values are not reached:
-

Examine the filter intake for contamination.
