Fuel Filter: Service and Repair

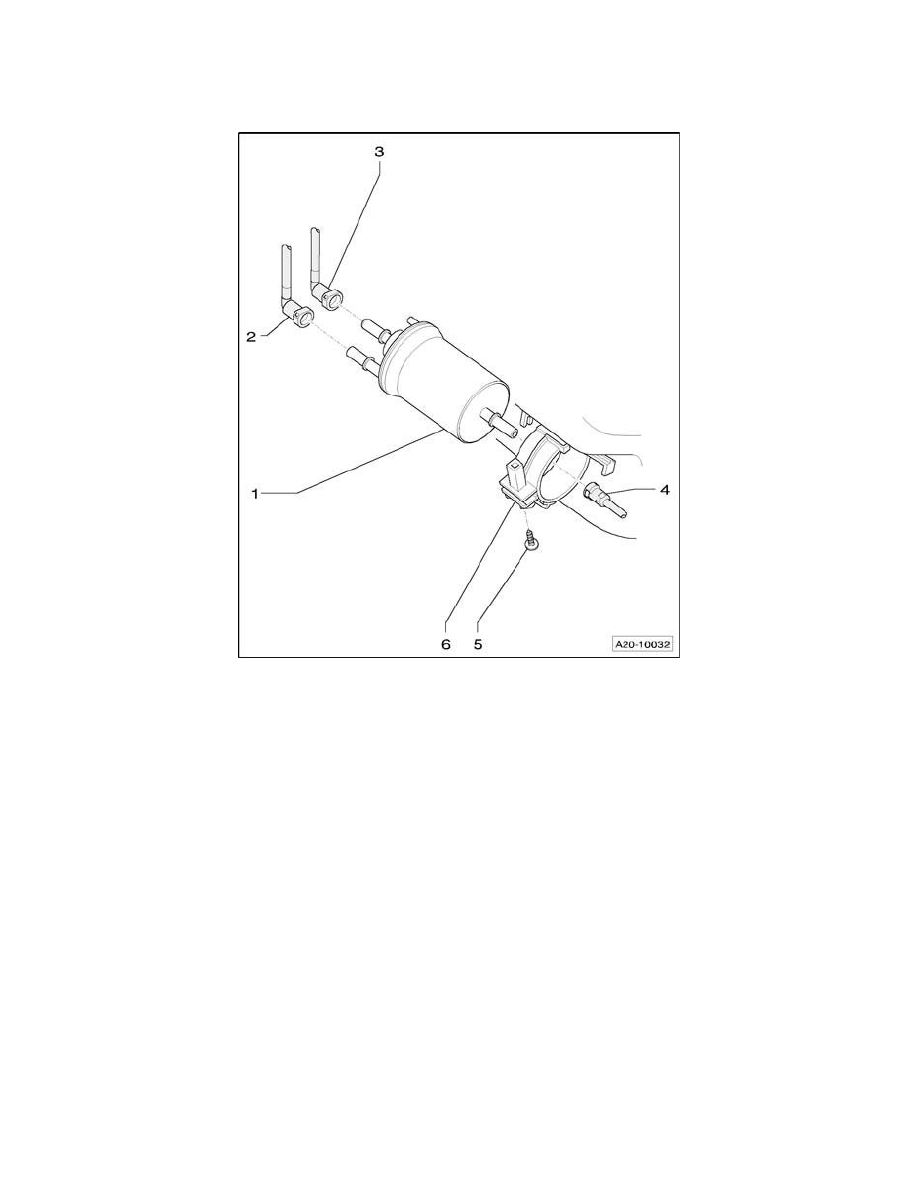

Fuel Filter Assembly Overview

Fuel Filter Assembly Overview

1

-

Fuel filter
-

With fuel pressure regulator

-

Direction of flow is marked with arrows

-

Do not interchange connections

-

Installation position: Pin on filter housing must engage in recess of guide on filter bracket.

-

Checking fuel pressure regulator.

2

-

Fuel supply line
-

Black

-

From fuel tank

-

To disconnect, press release button on connection piece

3

-

Fuel return line
-

Blue

-

To fuel tank

-

To disconnect, press release button on connection piece

4

-

Fuel supply line
-

Black

-

To engine

-

To disconnect, press release button on connection piece

5

-

3 Nm

6

-

Bracket
-

For fuel filter

-

Secured to fuel tank
