Drive Belt: Locations

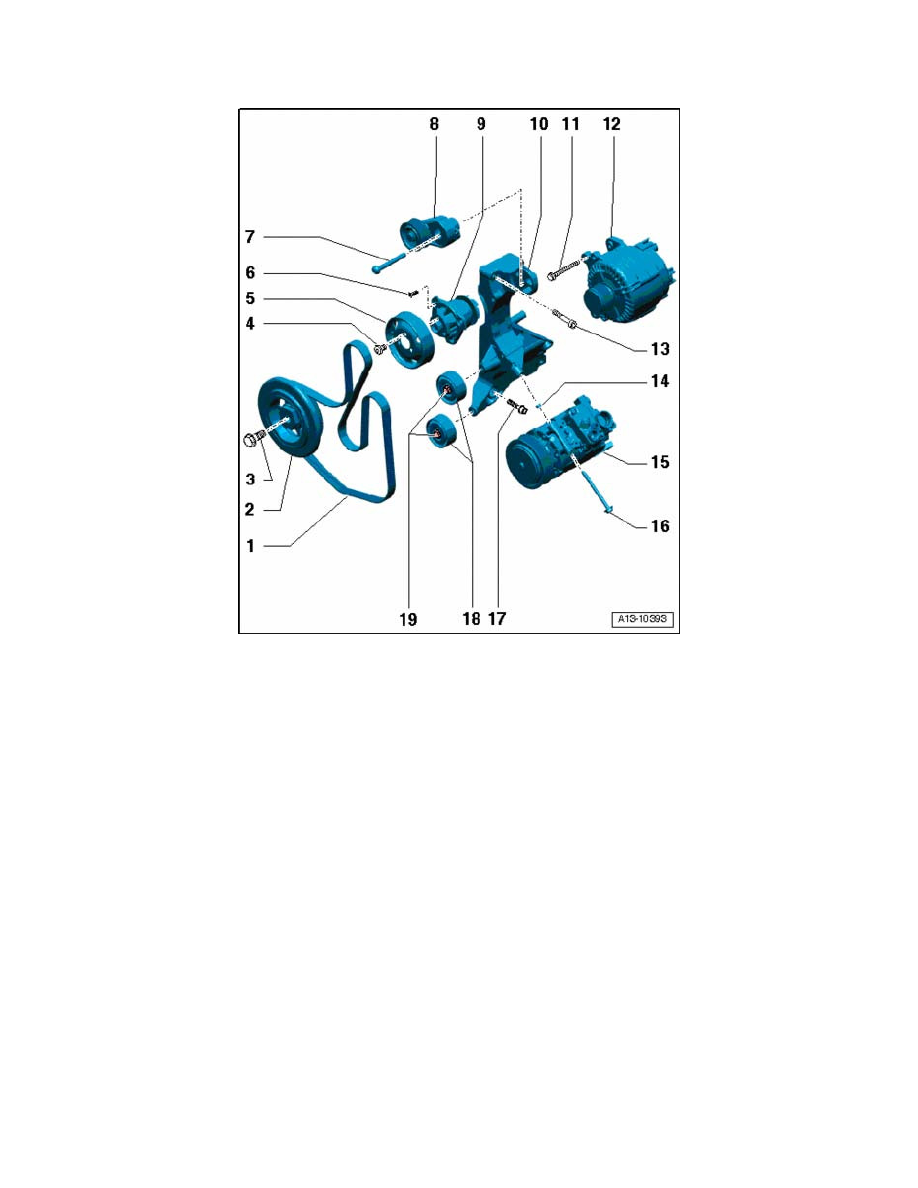

Ribbed Belt Drive Assembly Overview

1 -

Ribbed belt

^

Check for wear

^

Do not kink

^

Before removing, mark direction of rotation using chalk or felt-tip marker. Reversing direction of rotation of a run-in belt can destroy the belt

^

When installing, make sure it is seated correctly on the pulleys

2 -

Vibration damper

^

With ribbed belt pulley

3 -

100 Nm plus an additional 90° ()

^

Replace

^

Use counter-holder T10069 to loosen and tighten

4 -

20 Nm

5 -

Ribbed belt pulley for coolant pump

6 -

8 Nm

7 -

50 Nm

8 -

Tensioning device for ribbed belt

^

To release tension on ribbed belt, swing using open-end wrench.

^

Secure with Locking Pin T10060.

9 -

Coolant pump

10 -

Bracket for assemblies
