Drive Belt: Locations (page 2 of 2)

Make

Audi

Model

A3 Quattro

Engine

V6-3.2L (BUB)

Year

2008

Section

Drive Belt

MaintenanceLocations · page 2 of 2

11 -

23 Nm

12 -

Generator

13 -

23 Nm

^

3 pieces

14 -

A/C compressor fitting sleeve

15 -

Air conditioner compressor

^

Do not remove or disconnect refrigerant lines

16 -

25 Nm

17 -

Fitting bolt - 23 Nm

^

2 pieces

18 -

Idler roller

19 -

40 Nm

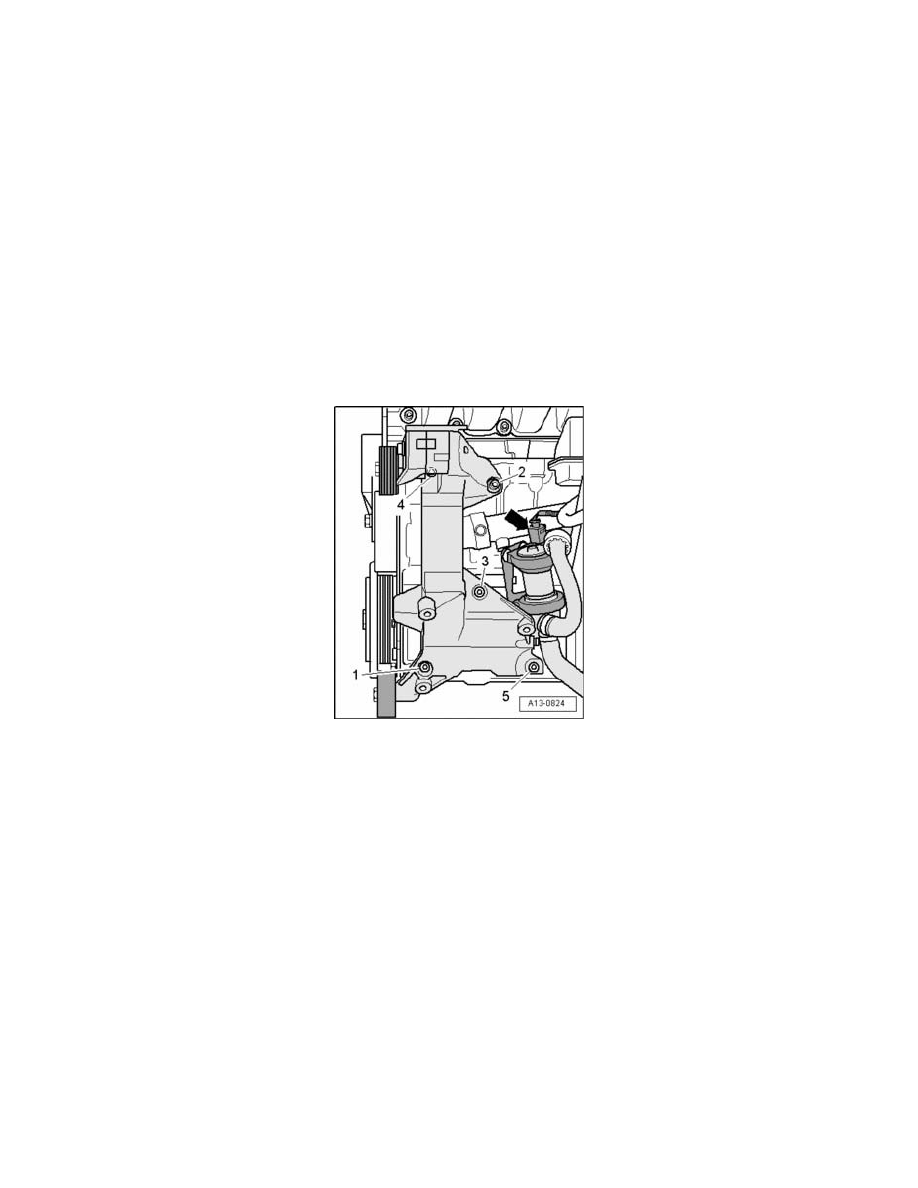

Accessory assembly bracket tightening sequence

 -

Tighten bolts in 2 stages in -1 to 5- sequence as follows:

Tighten bolts by hand. Tighten the bolts to 23 Nm.
