Air Duct: Locations

Air Duct: Locations

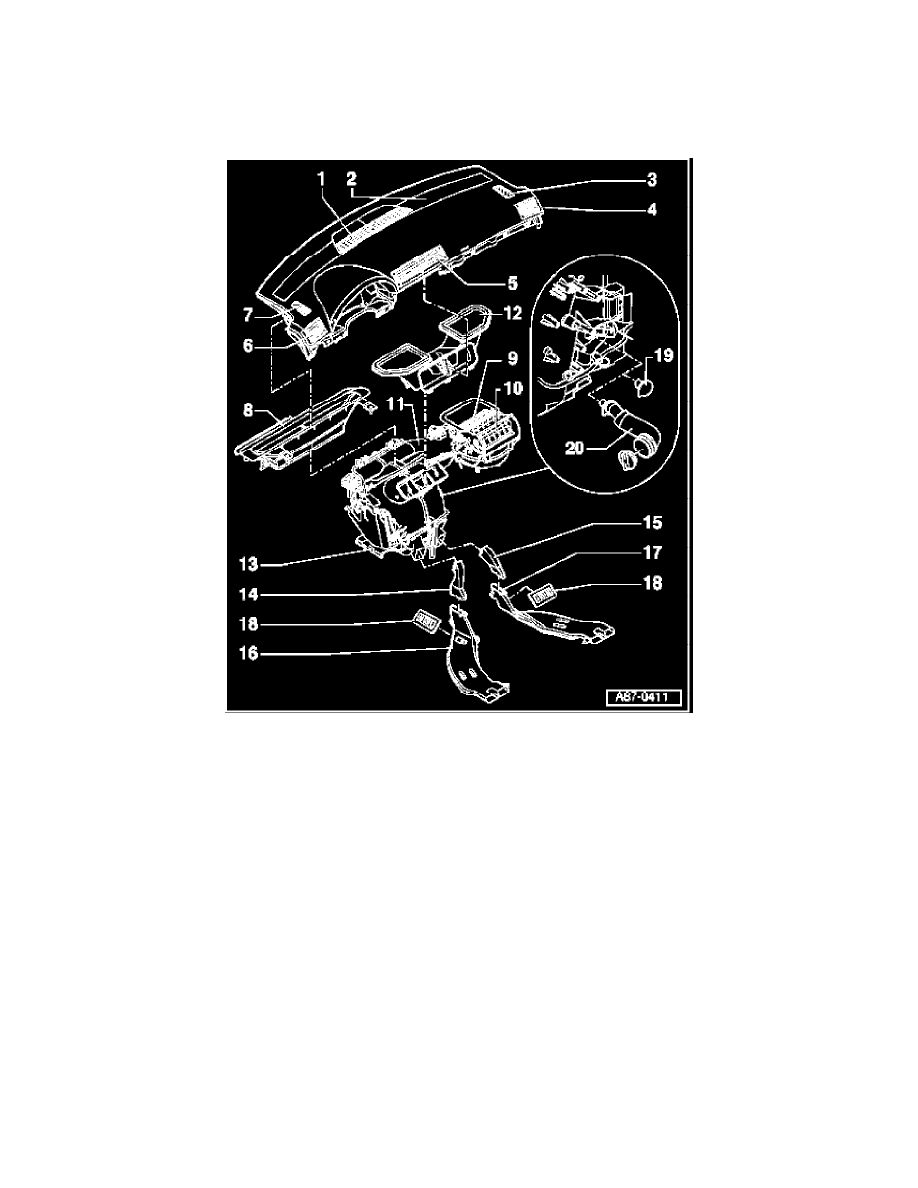

Instrument Panel Vents And Air Ducts
Air ducts in vehicle interior

NOTE:  The ventilation of the passenger compartment occurs via two air extraction outlets (in luggage compartment right and left near the bumper).

1

-

Defroster outlet vent
-

For front windshield

-

If the Intermediate piece between air conditioner and air duct in the instrument panel has been pinched during installation, the air guide to
the front windshield is uneven or insufficient.

2

-

Instrument panel
-

With air ducts to defroster vents and instrument panel vents driver and passenger side

3

-

Defroster outlet vent
-

Side window/passenger side

4

-

Instrument panel vents
-

Passenger-side

5

-

Instrument panel vents
-

Center

6

-

Instrument panel vents
-

Driver-side

7

-

Defroster outlet vent
-

Side window/driver side

8

-

Intermediate piece/defroster channel

9

-

Fresh air intake
-

The air is sucked through the dust and pollen filter which is installed in the plenum chamber.

10

-

Recirculated air intake
-

The air is sucked beneath the glove compartment from the passenger side footwell.

11

-

Air conditioner
-

A/C unit, removing and installing.

12

-

Air duct /Instrument panel vents
