Drive Belt: Locations

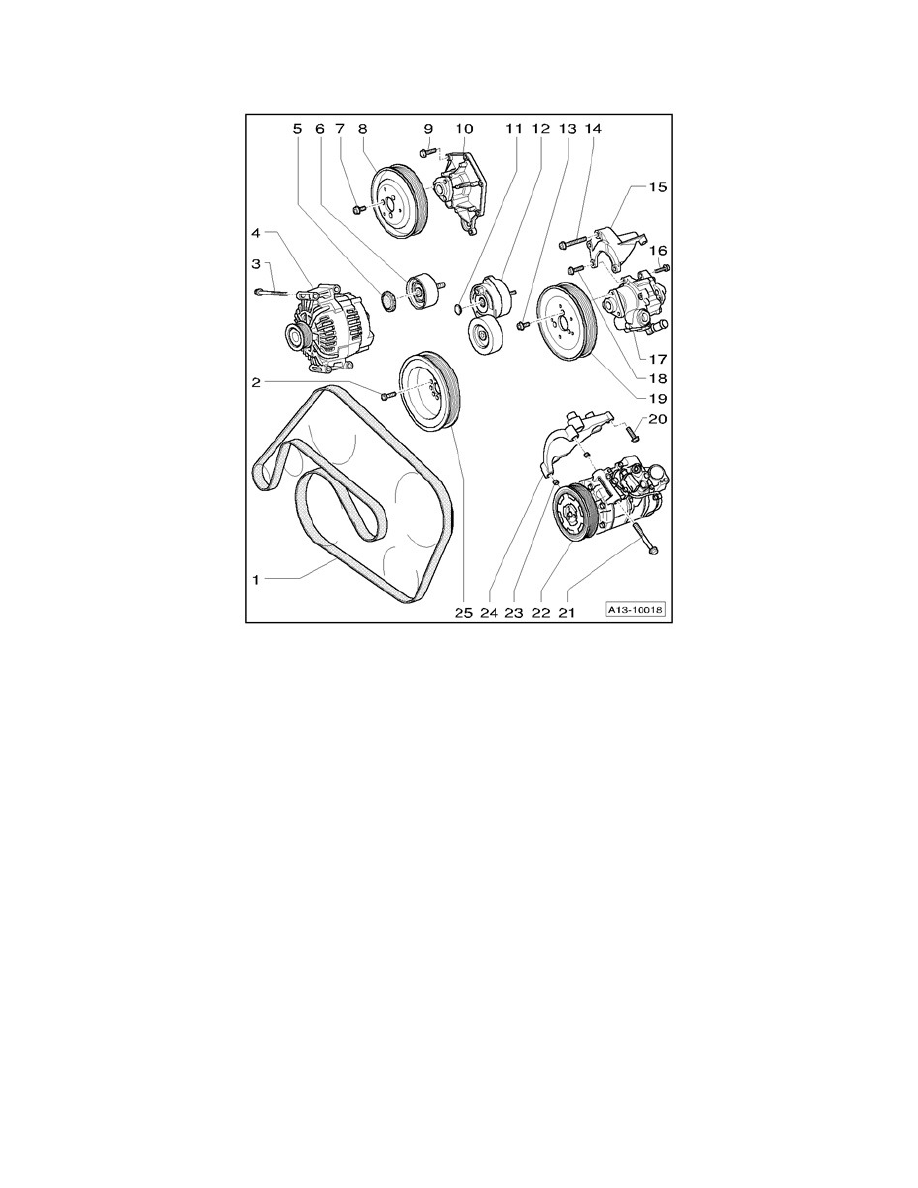

Ribbed belt drive, component overview

1 - Ribbed belt

^

Check for wear

^

Before removing, mark direction of rotation using chalk or felt-tip marker. Reversing direction of rotation of a run-in belt can destroy belt

^

When installing, make sure it is seated correctly on pulleys

2 - 30 Nm
3 - 22 Nm
4 - Generator
5 - Cap for idler pulley
6 - Idler roller for ribbed belt

^

Tighten to 40 Nm

7 - 20 Nm
8 - Ribbed belt pulley for coolant pump
9 - 9 Nm

10 - Coolant pump
11 - Cap for tensioning element
12 - Tensioning element for ribbed belt

^

Tighten to 40 Nm

13 - 20 Nm
14 - 20 Nm
15 - Bracket for power steering pump
16 - 20 Nm
17 - Power steering pump
18 - 20 Nm
19 - Belt pulley for power steering pump

^

Identification: "Vorne/Front"
