Ignition Relay: Locations

Ignition Relay: Locations

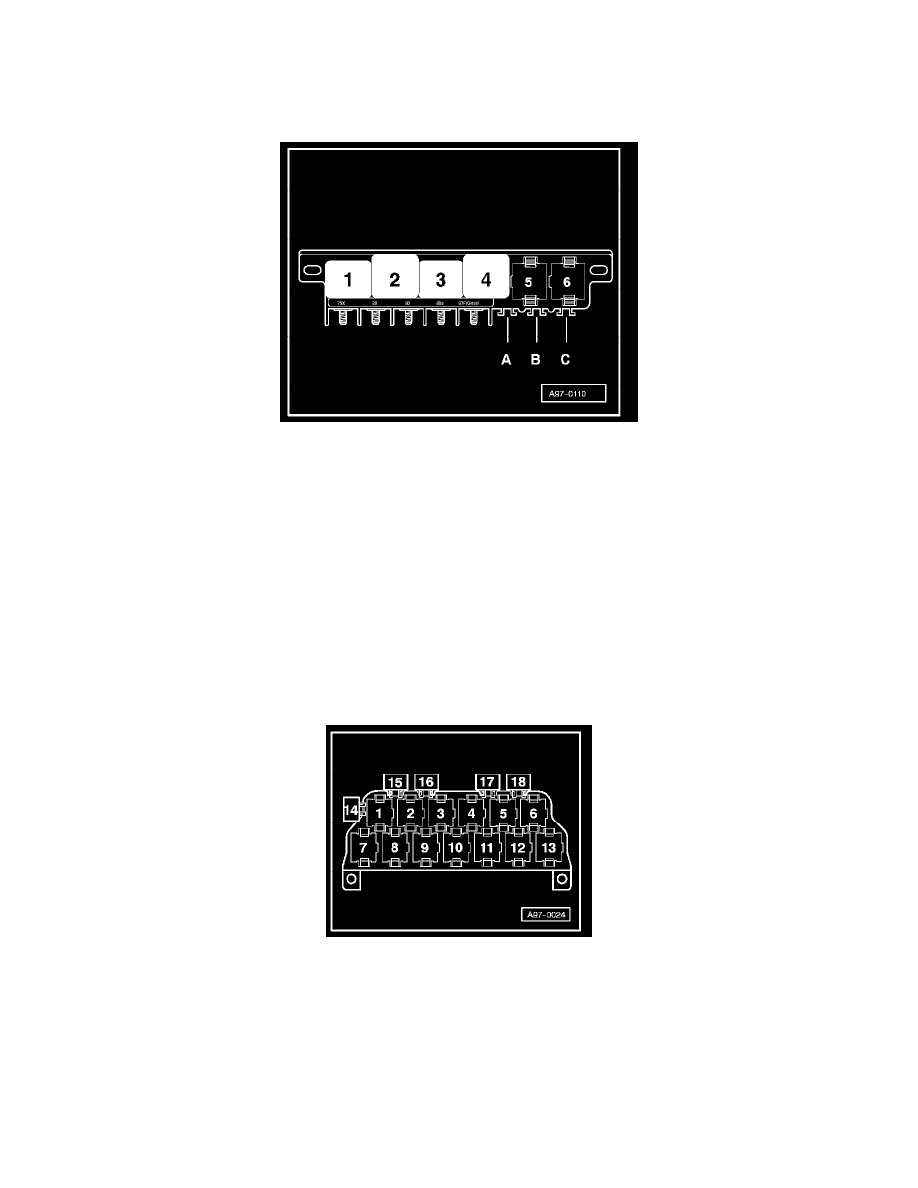

Fuse & Relay Arrangement on the Relay Panels

Micro Central Electric Panel - behind the storage - driver's side

Micro Central Electric Panel

Relay Location
1

-

Dual Horn Relay, J4

2

-

Load Reduction Relay, J59

3

-

4-Low Range Hydraulic Pump Relay, J555

4

-

Fuel Pump (FP) Relay, J17

5

-

Wiper/Washer Intermittent Relay, J31

6

-

Wiper/Washer Intermittent Relay, J31

Fuse Location
A -

Fuse for Steering Column Adjustment, S275

B -

Rear Shade Fuse, S100

C -

Fuse for Multi-function Steering Wheel (blue), S326, from May 2002



13 - Fold Relay Panel - behind the storage - driver's side, above Micro Central Electric

13 - Fold Relay Panel

Relay Location
1

-

Selector Lever Light Relay, J307

1

-

Dual Horn Relay, J4 (Relay 2)

3

-

Solar Cell Separation Relay, J309

4

-

Starting Interlock Relay, J207

4

-

Park/Neutral Position (PNP) Relay, J226

5

-

A/C Clutch Relay, J44

6

-

Fog Light Relay, J5

7

-

Control module for multi-function steering wheel, J453
