Cellular Phone Transceiver: Diagrams

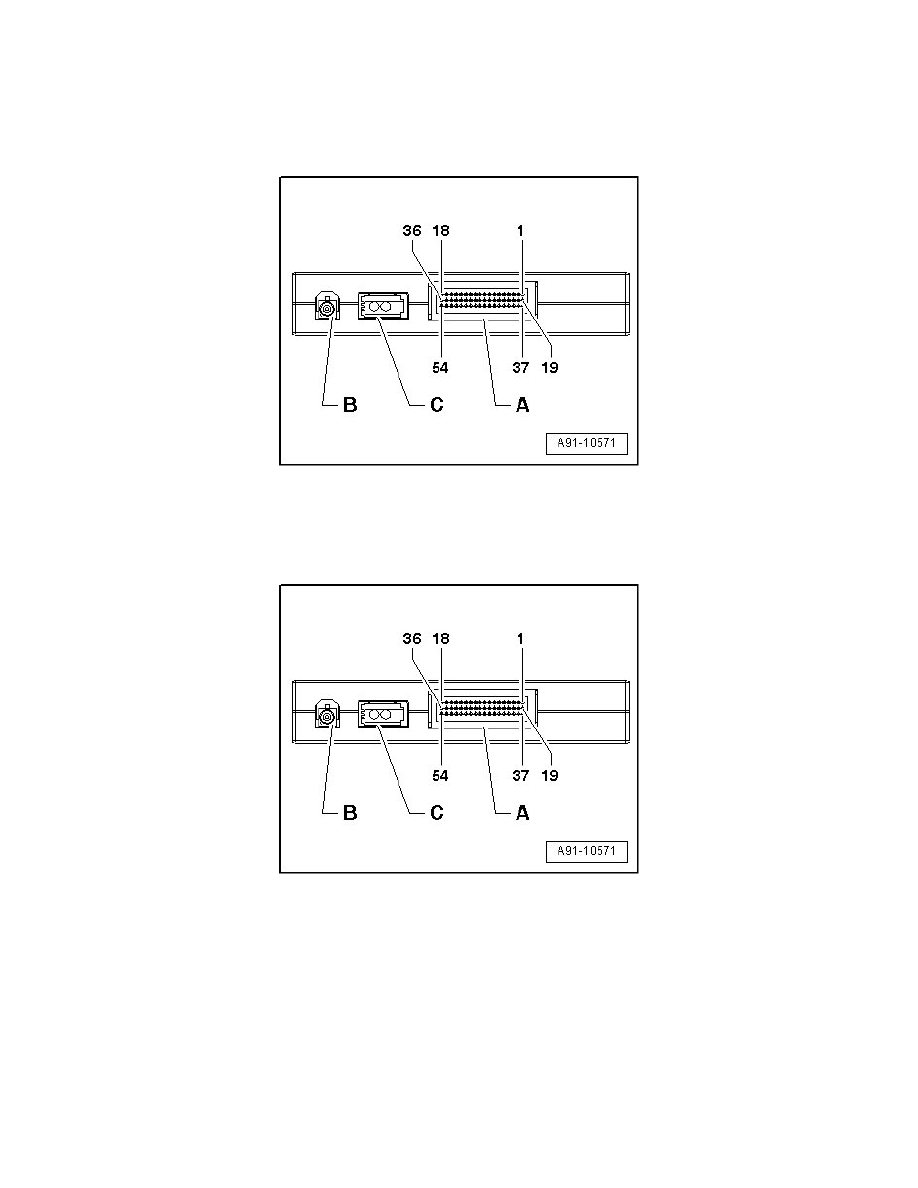

Telephone Transceiver Harness Connector Assignments

‹› Unlisted connector terminals are not assigned.

Connectors

A Black 54-pin multi-pin harness connector
B Bluetooth Antenna (R152) connection (yellow)

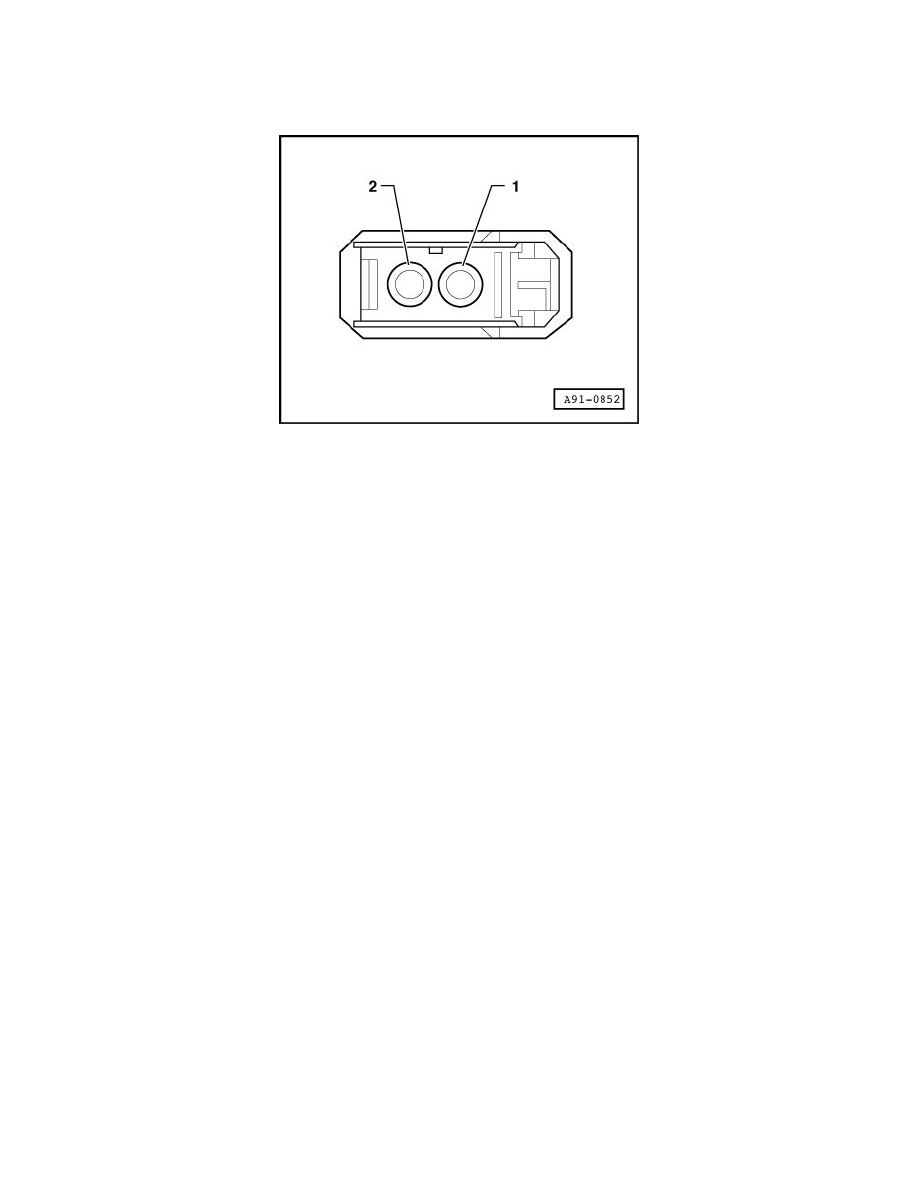

C  MOST-Bus

A - Black 54-pin multi-pin harness connector

1

Terminal 30

2

Terminal 31

11

Microphone input (+) from Microphone Unit (in front roof module) (R164)

12

Microphone input (-) from Microphone Unit (in front roof module) (R164)

14

Ring-break diagnostic wire

37

Terminal 30 to Telephone Baseplate (R126)

39

Terminal 31 to Telephone Baseplate (R126)

41

Terminal 30 to Telephone Baseplate (R126)

42

Microphone output (+) to Telephone Baseplate (R126)

43

Microphone output (-) to Telephone Baseplate (R126)

44

Terminal 31 (screen ground)

45

NF (+) from Telephone Baseplate (R126)

46

NF (-) from Telephone Baseplate (R126)

47

SNDREQ signal from Telephone Baseplate (R126)

49

Ser Tx (+) to Telephone Baseplate (R126)
