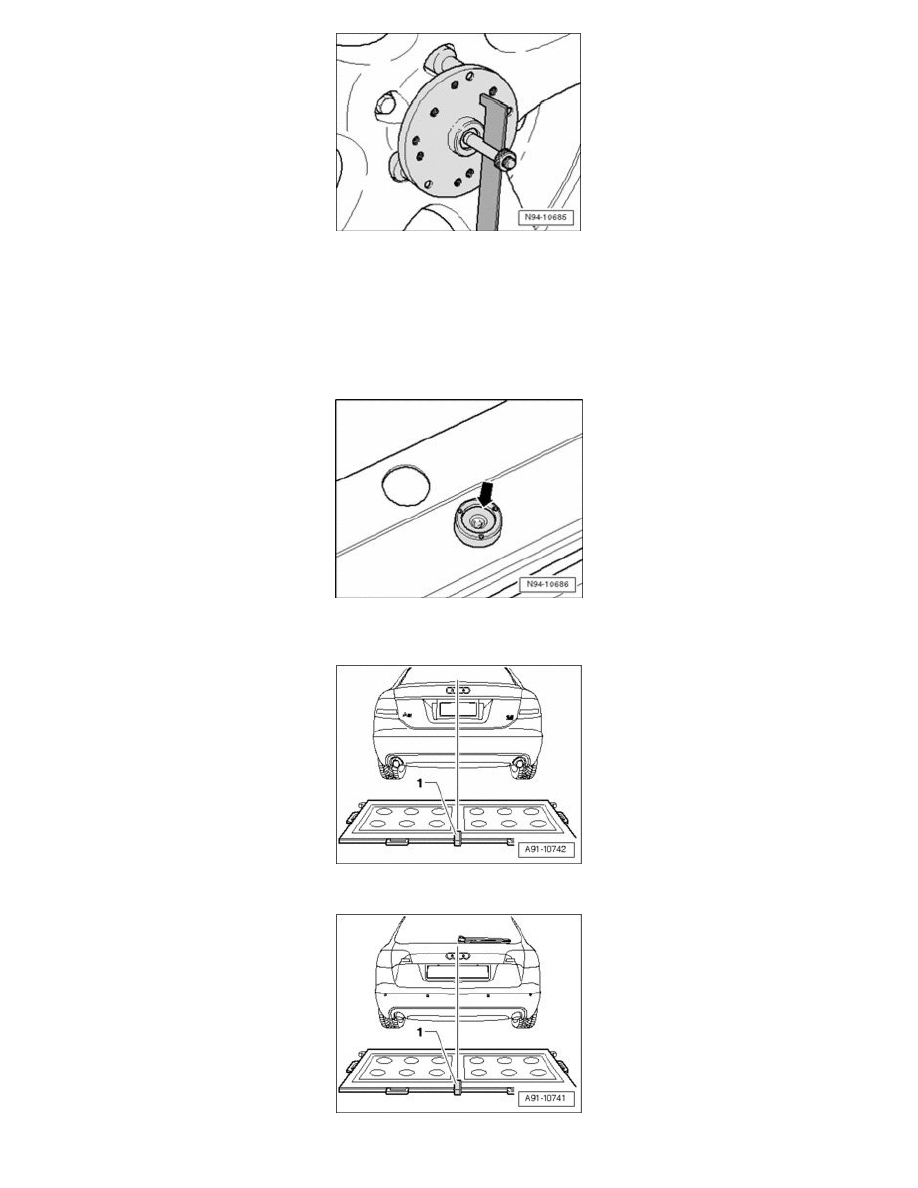

When doing this, the wheel pick-ups are positioned by the "O-rings" in the adapters and held in place.

NOTE:  Attach wheel pick-ups onto wheels so that any installed "anti-theft" wheel mounting bolts are not connected to the wheel pick-ups.


-

Adjust paddle with aid of lock screws so that they move freely just above the floor.
Ensure paddles move easily.

-

Position calibration platform behind vehicle at a distance of 1.47 m -1.90 m from rear wheels, as depicted in overview - dimension A -.

-

Bring calibration platform to a horizontal position.

-

Twist plastic feet under calibration platform so that air bubble in spirit level is located exactly in the center of the indicator - arrow -.

-

Switch on laser - 1 - on calibration platform and align entire calibration platform so that laser beam hits center of Audi rings.

Sedan

Avant
