Television / Monitor: Diagrams
Component Locations

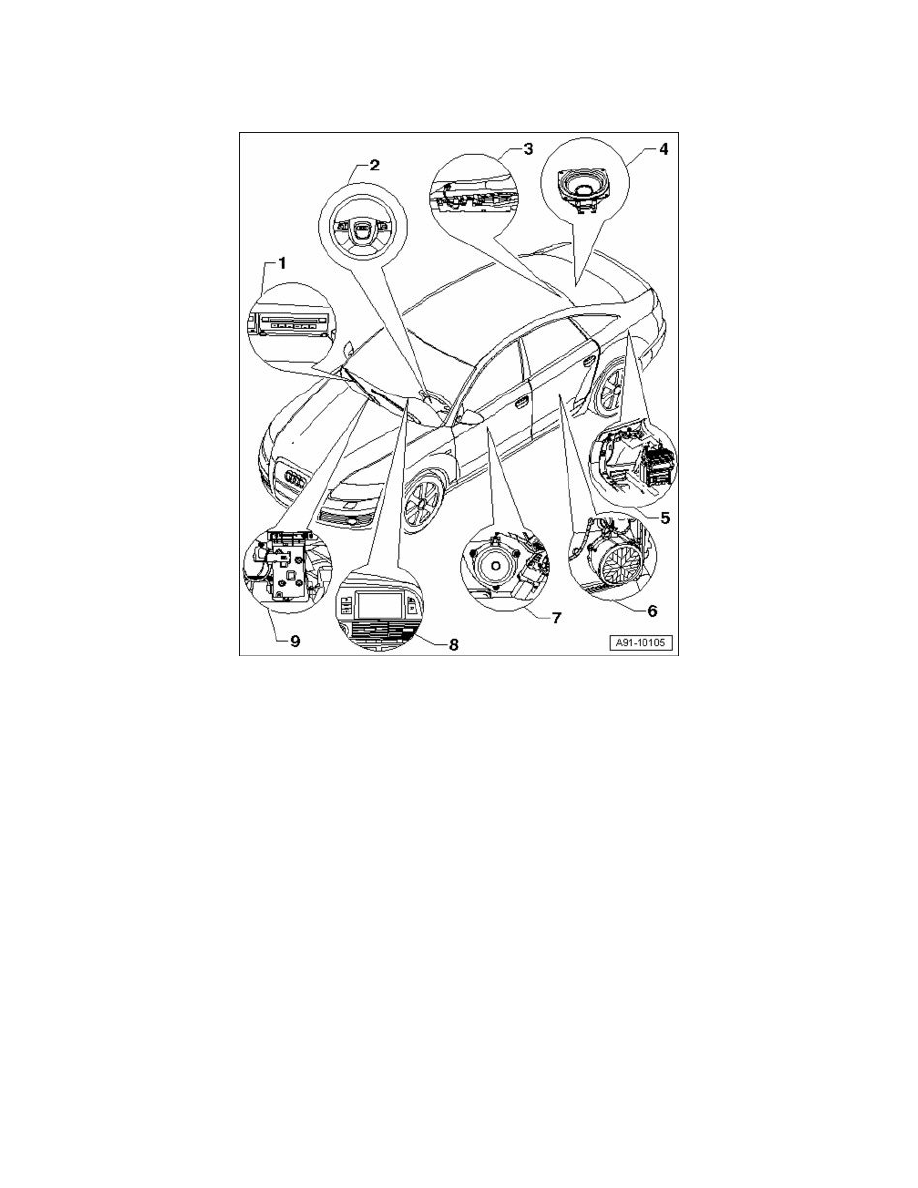

Component Locations, Sedan

1. Media Player, Position 1 R118 / Media Player, Position 2 R119

-

In glove compartment

2. Multifunction Steering Wheel

-

Removing and installing buttons

3. Antenna Amplifier R24

-

behind left roof end trim.
-

Antenna Amplifier 2 R111

-

Behind right roof end trim

4. Subwoofer (on rear parcel shelf) R150

-

Only with BOSE

5. Digital Sound System Control Module J525

-

Behind luggage compartment left side trim
-

TV Tuner R78

-

Where applicable

-

Behind luggage compartment left side trim

-

Connector
-

Digital TV Tuner R171

-

Where applicable

-

Behind luggage compartment left side trim

-

Connector assignment

6. Loudspeakers in rear doors
7. Loudspeakers in front doors
8. Front Information Display Control Head J685

-

In center of instrument panel

9. Front Information Display Control Head Control Module J523

-

Behind glove compartment
