Garage Door Opener Transmitter: Service and Repair
Instrument Cluster

Garage Door Opener Control Module J530, Removing And Installing

Removing

-

Remove front bumper cover.

-

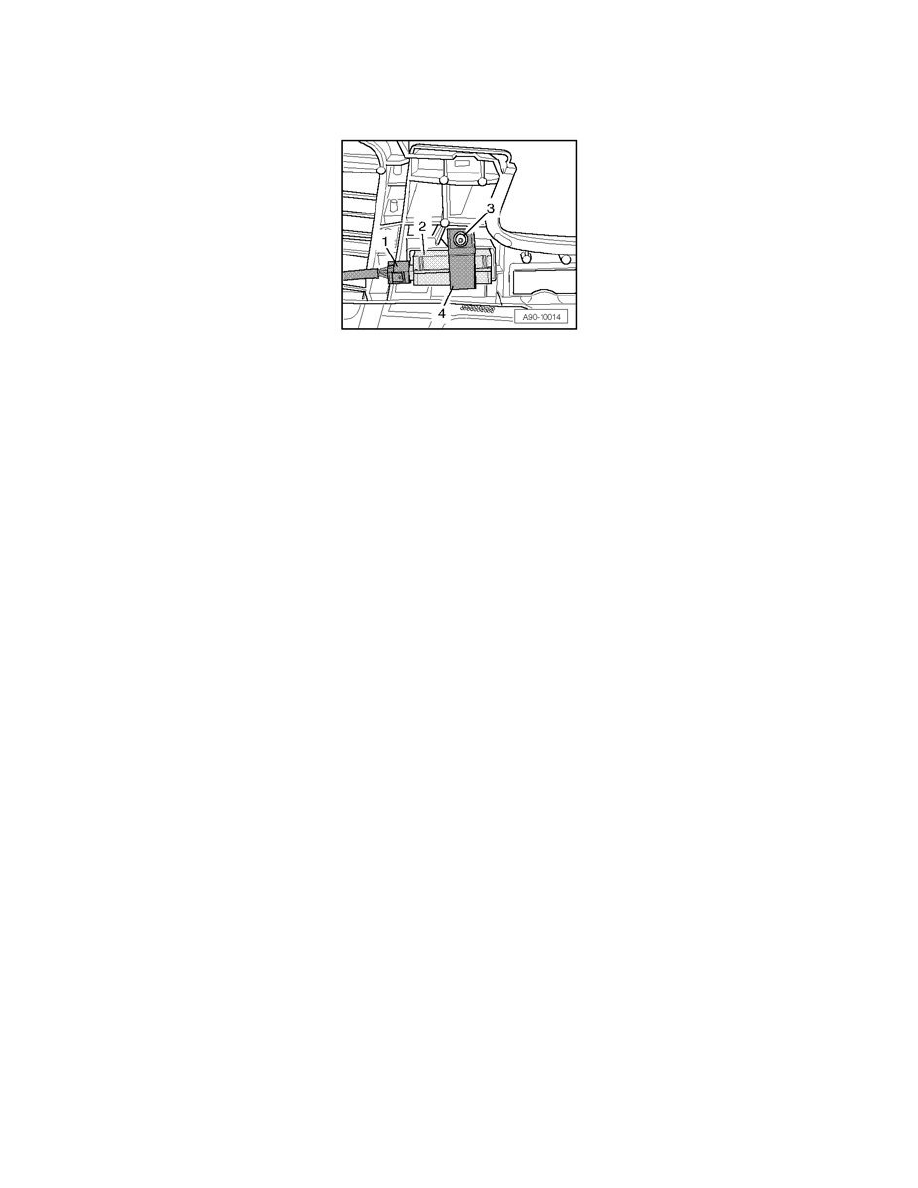

Remove bolt - 3 - and remove retaining bracket - 4 -.

-

Remove Garage Door Opener Control Module - 2 - out of bumper cover.

-

Disconnect electrical harness connector - 1 -.

Installing

Installation is performed in reverse order of removal, noting the following:

-

Install front bumper cover.

Tightening torque

Garage Door Opener Control Module J530 to bumper cover: 2.5 Nm
