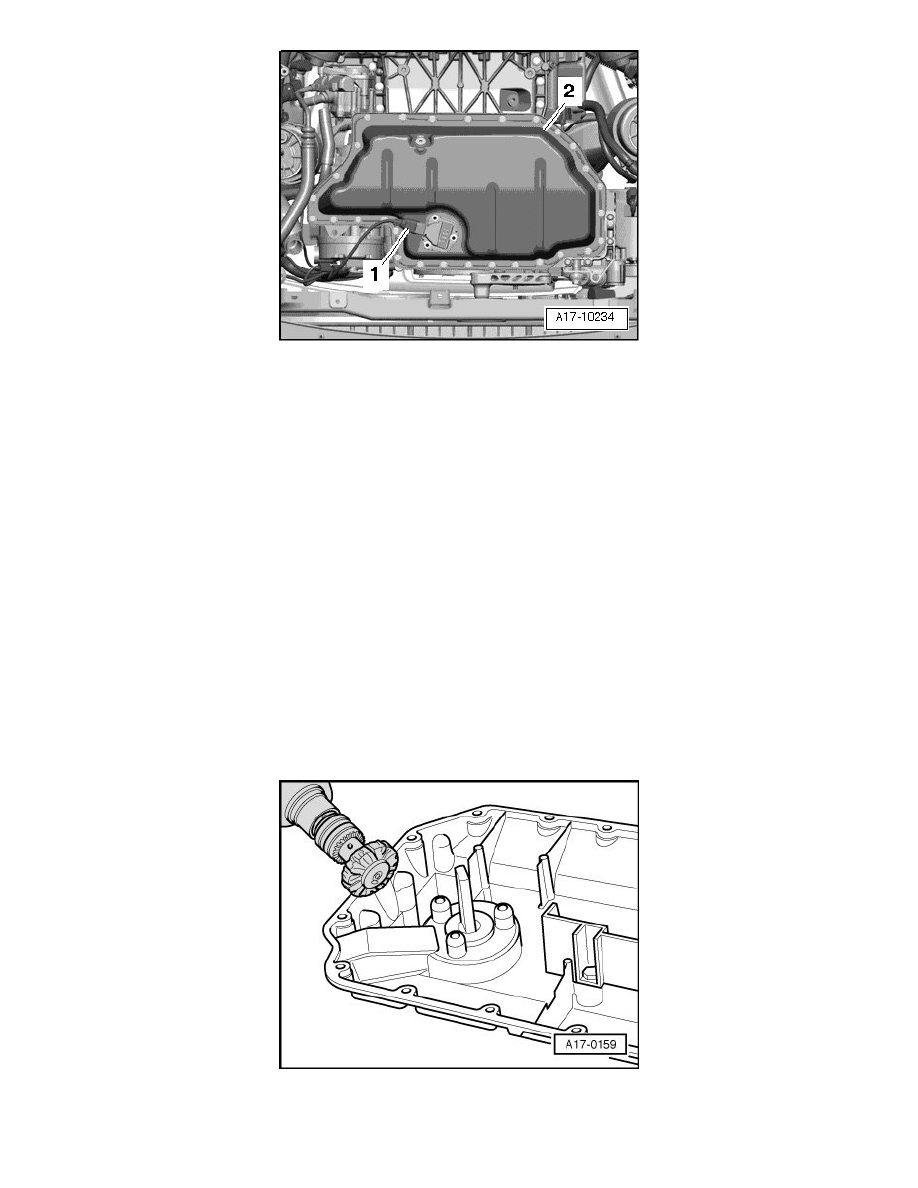

Place old oil collecting and extracting device (V.A.G 1782) under engine and drain engine oil.

-

Remove oil pan (lower part) - 2 - and pry out carefully.

‹› There is still a residual amount of oil in lower section of oil pan.

Installing

‹› Tightening Specification => [ Lower part of oil pan, tightening sequence ] See: Oil Pump/Service and Repair/Oil Pump and Oil Pan Lower Section

Assembly Overview

‹› Replace sealing rings.

CAUTION!
Risk of eye injury.

‹› Wear safety glasses.

CAUTION!
Risk of contaminating lubricating system and bearing.

‹› Cover open parts of engine.

-

Remove sealant residue lower part and upper part of oil pan, e.g. with rotating plastic brush.

-

Clean sealing surfaces so they are completely free of any oil or grease.

-

Cut off nozzle on tube of sealant at front mark (dia. of nozzle approx. 2 mm).
