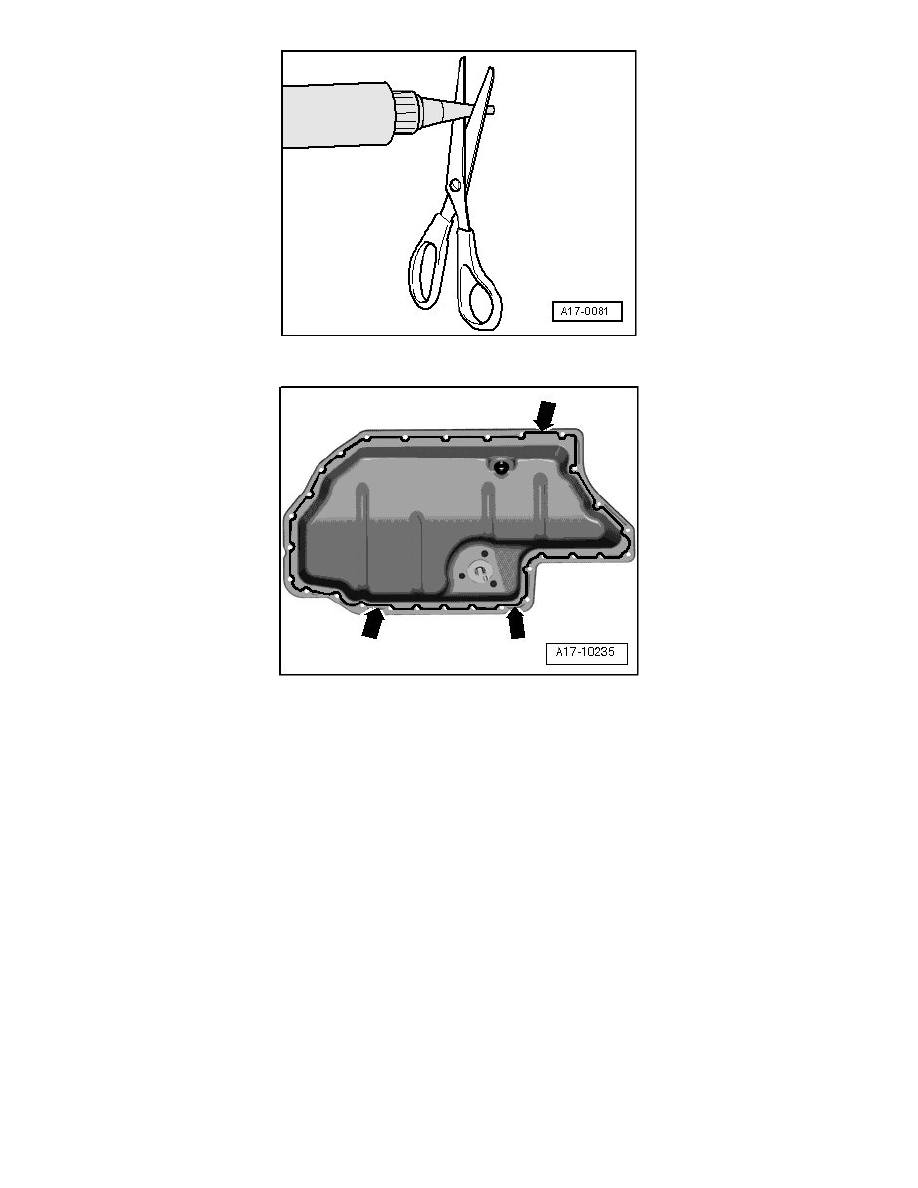

Apply sealant bead - arrow - on clean sealing surface of lower part of oil pan as shown in illustration.

‹› Thickness of sealant bead: 2.5 mm.

CAUTION!
Risk of plugging oil pump strainer with excess sealant.

‹› Do not apply sealant bead thicker than specified.

‹› The oil pan (lower part) must be installed within 5 minutes after application of sealant.

-

Position lower part of oil pan and tighten bolts => [ Lower part of oil pan, tightening sequence ] See: Oil Pump/Service and Repair/Oil Pump and
Oil Pan Lower Section Assembly Overview

The rest of installation is in reverse order of removal, note the following:

-

Install front coolant pipe => [ Front Coolant Line ] See: Cooling System/Coolant Line/Hose/Service and Repair/Front Coolant Line.

-

Add engine oil and check oil level => [ Engine Oil Level, Checking ] See: Testing and Inspection.

-

Fill with coolant => [ Filling ] See: Cooling System/Service and Repair/Procedures.
