Secure Guide Plate (VAS5161/19A) with knurled screws (VAS 5161/12).

-

Install adapter (T40012) with gasket by hand into respective spark plug thread and apply constant pressure.

‹› Minimum pressure: 6 bar positive pressure.

-

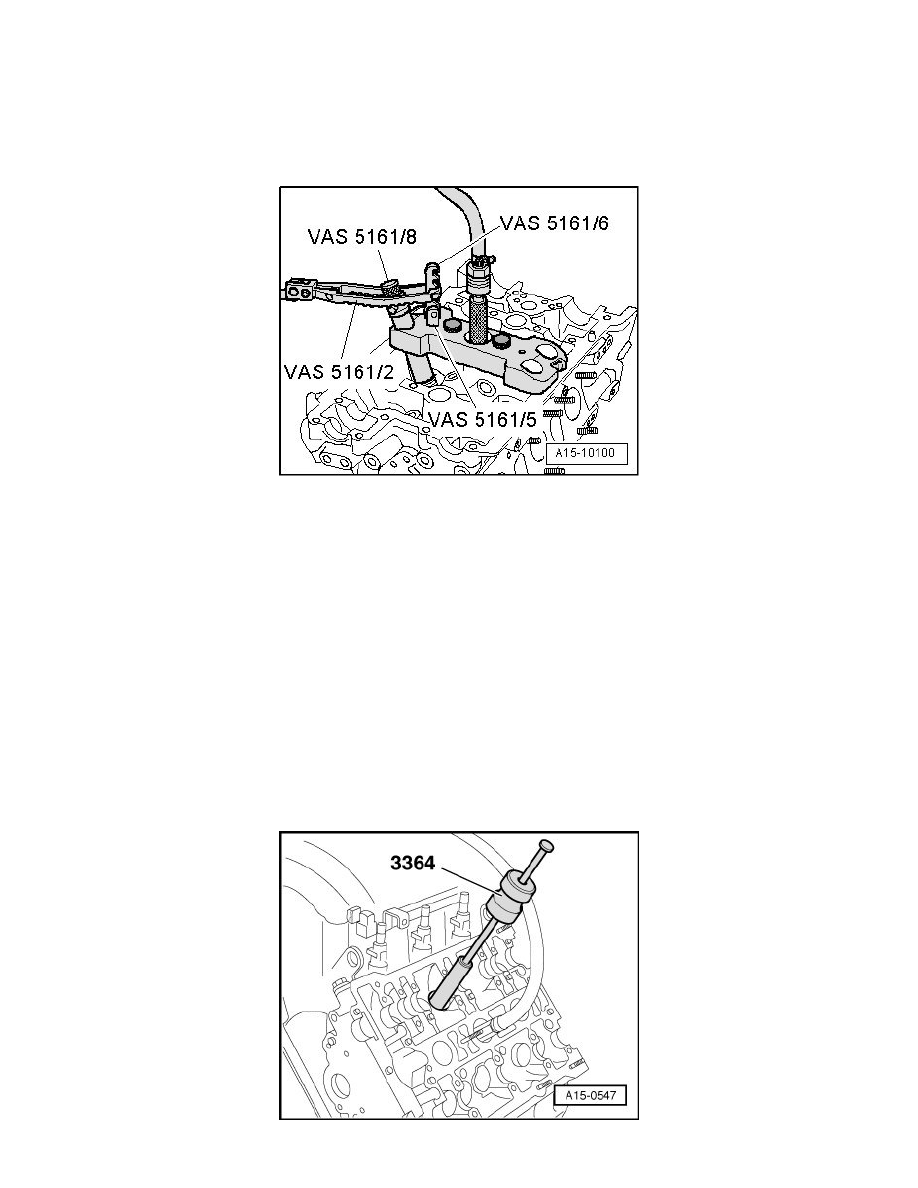

Secure engaging device (VAS 5161/6) with installation fork (VAS 5161/5) to guide plate.

-

Push installation cartridge (VAS 5161/8) into guide plate.

-

Engage pressure fork (VAS 5161/2) at engaging device and press down installation cartridge.

-

At the same time, turn knurled bolt of installation cartridge to the right, until points engage in valve keepers.

-

Lightly move knurled bolt back and forth, causing valve keepers to be pressed apart and be captured in the installation cartridge.

-

Release pressure fork.

-

Remove installation cartridge.

-

Unfasten guide plate and turn it aside.

‹› Pressurized air hose remains connected.

-

Remove valve spring with valve spring plate.

-

Remove valve stem seal with Valve Seal Removal Tool (3364).
