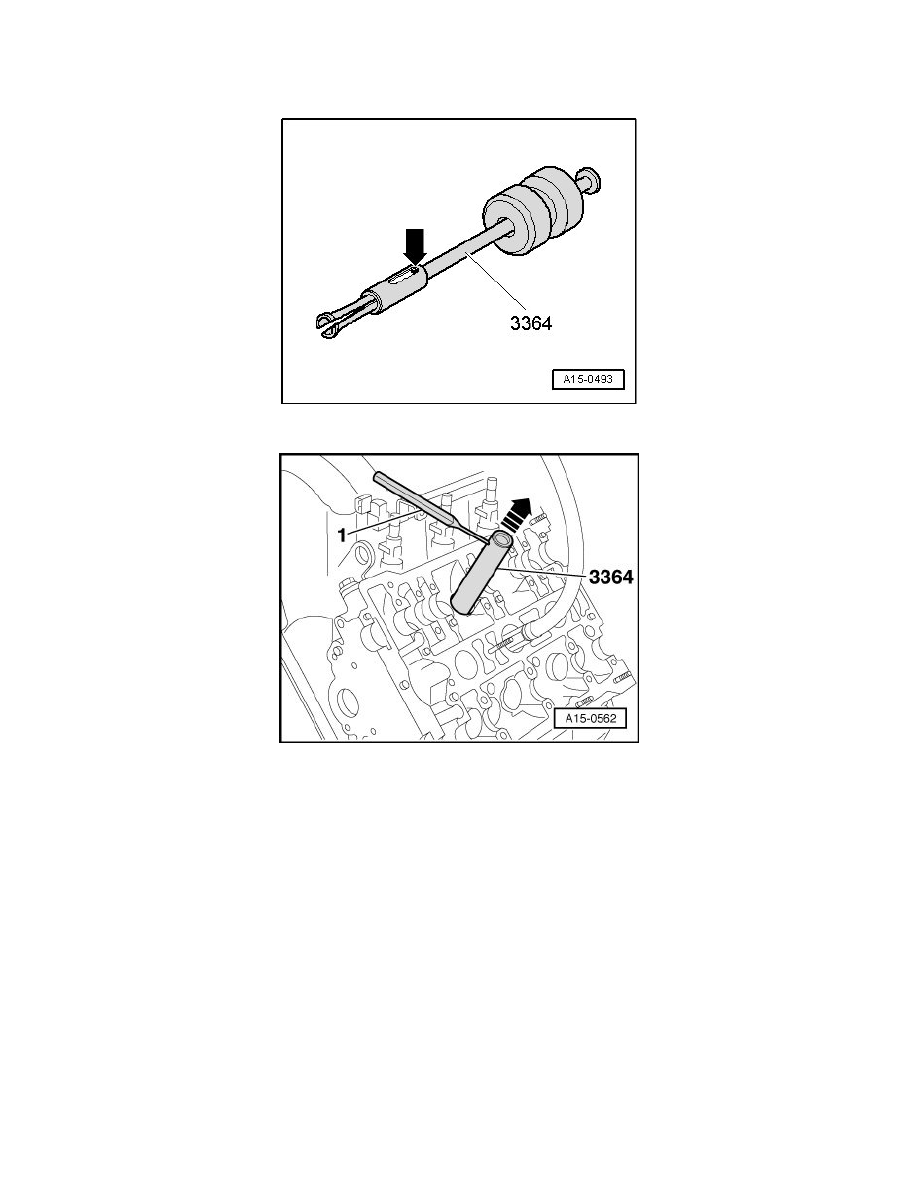

If Valve Seal Removal Tool (3364) cannot be used on some valve stem seals due to restricted clearance, proceed as follows:

-

Using a drift, drive out roll pin - arrow - at puller with a drift and remove impact puller attachment.

-

Place lower part of puller on valve stem seal.

-

Secure puller with a drift or cotter pin driver - 1 -, as shown in illustration.

-

Place lever on puller and pull off valve stem seal - arrow  -.

Installing

CAUTION!
Risk of damage when installing valve stem seals.

‹› Place plastic sleeve - A - that is attached to valve stem seals - B - on valve stem.

-

Lightly coat sealing lips of valve stem seal with oil.

-

Push valve stem seal onto plastic sleeve.

-

Carefully press valve stem oil seal onto valve guide using valve stem seal driver (3365).
