6

Camshaft adjuster for intake camshaft

‹› Identification "Intake"

‹› Removing and installing => [ Camshaft Timing Chain ] See: Camshaft Timing Chain

7

Right camshaft timing chain

CAUTION!
Risk of destroying due to reversed running direction on a used timing chain.

‹› Mark timing chain running direction with arrows using paint for reinstallation.

‹› Removing and installing => [ Camshaft Timing Chain ] See: Camshaft Timing Chain

8

Chain tensioner for right camshaft timing chain

‹› Removing and installing => [ Camshaft Timing Chain ] See: Camshaft Timing Chain

9

Guide piece

10

Oil strainer

‹› Set into chain tensioner

‹› Installed location: Observe locating tabs on circumference

11

Gasket

‹› Replace

‹› Clipped onto chain tensioner

12

Bolt

‹› Replace

‹› 5 Nm plus an additional 90° (1/4 turn).

13

Thrust washer for drive sprocket

14

Drive sprocket for right camshaft timing chain

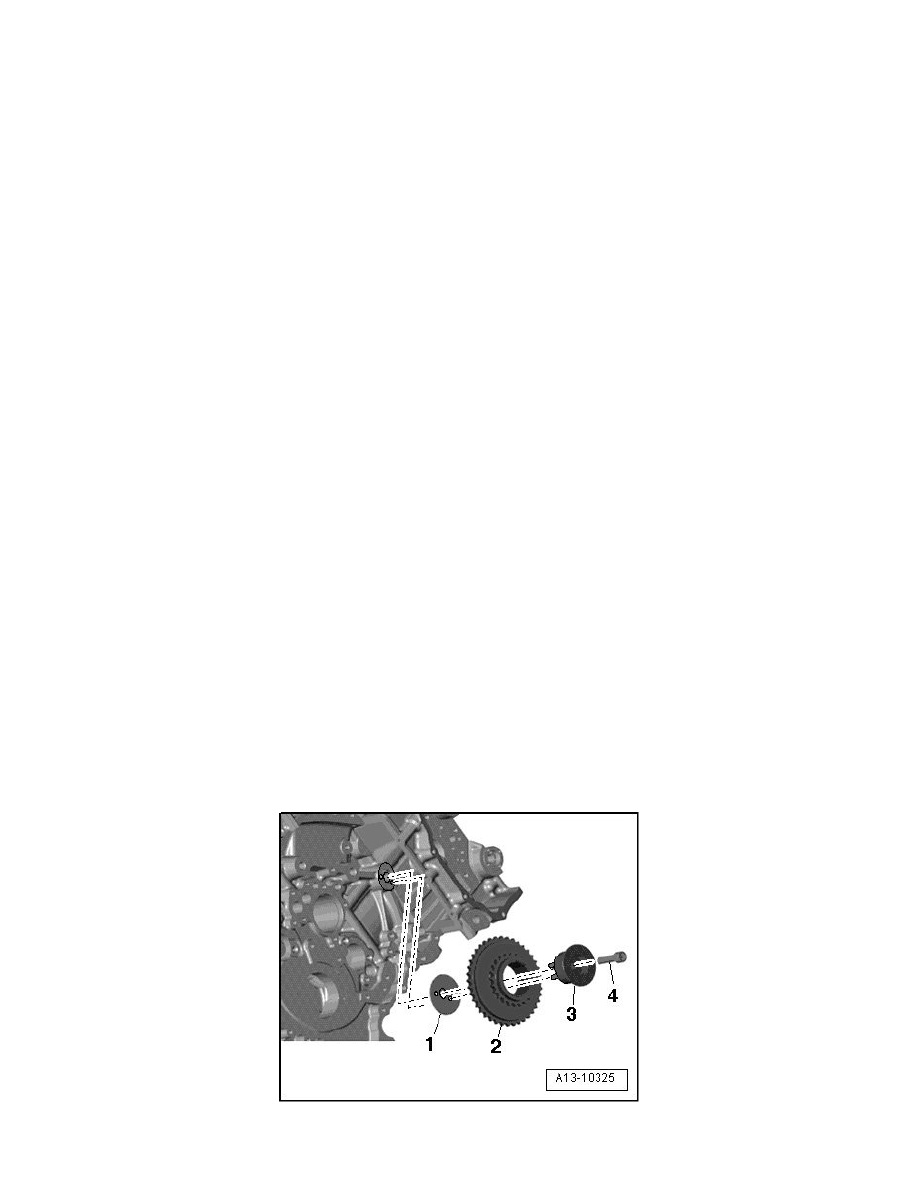

Right camshaft timing chain drive sprocket mounting bracket location

‹› Alignment bushings in right camshaft timing chain drive sprocket mounting pins - 3 - must engage in holes in thrust washer -  1 - and cylinder
