Plenum chamber cover and wind cowl for damage and correct installation.

-

The dust and pollen filter (and if available, the dust filter on the air intake unit) for contamination and proper installation => [ Dust and Pollen
Filter ] See: Cabin Air Filter/Service and Repair.

-

Forced air extraction vents in luggage compartment => [ Vent Frame, Checking ] See: Testing and Inspection/Component Tests and General
Diagnostics/Vent Frame, Checking.

-

Fresh air door/back pressure door activation and function and recirculation door (for example, via the "output diagnostic test mode")

-

The signal for detecting windshield wiper operation is displayed at the Climatronic Control Module (J255) A/C control head

‹› Check vent temperature of air from the evaporator via measured values of the Evaporator Vent Temperature Sensor (G263) under operating

conditions reported by customer with the following settings on the Climatronic Control Module (J255) A/C control head.

-

Temperature preselect "Lo" for driver's and front passenger's side (on "Comfort" version) or temperature switch at " Cold" stop (on "Basic"
version)

-

Intermediate fresh air blower speed (approximately 7 volts).

-

Operating mode "Fresh Air".

-

Check the measured value for the Evaporator Vent Temperature Sensor (G263) (read measured value block). If the measured value is too low (at
an ambient temperature above 0 °C, colder than 0 °C for extended period of time) or too high (greater than e.g. 10 °C even though A/C system is
operating without problems), follow the notes for testing cooling output => [ A/C Unit, Checking Cooling Output ] See: Testing and
Inspection/Component Tests and General Diagnostics/A/C Unit, Checking Cooling Output.

Removing

-

Remove left and/or or right cover of the center console

-

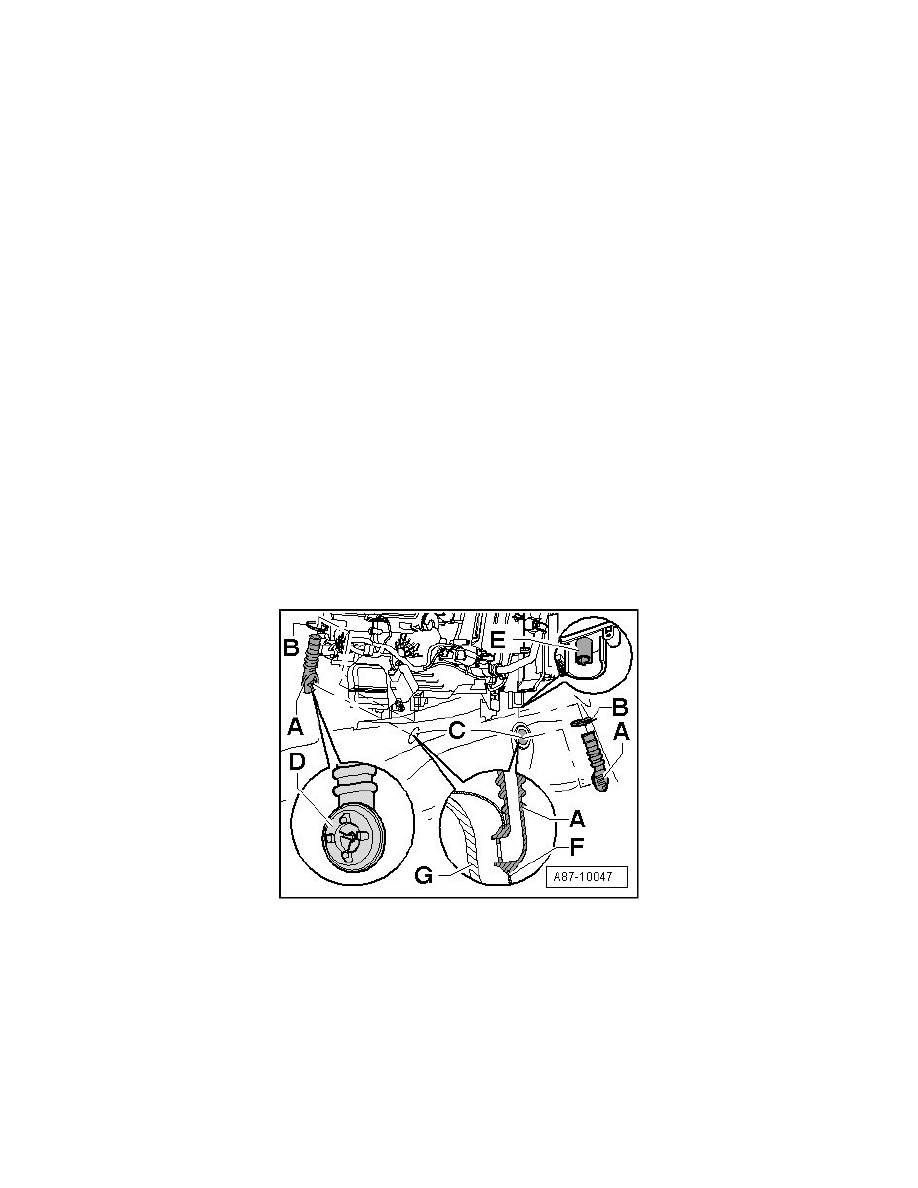

If necessary, carefully fold back floor mat far enough that condensation water drain hose - A - is visible.

-

Disengage clamp - B -

-

Cover area of floor mat under condensation water drain hose -  A - with absorbent paper (so that any water present does not flow on to or below
floor mat).

-

Remove condensation water drain hose - A -.

Installing

‹› Check the following before installing condensation water drain hose -  A -:
