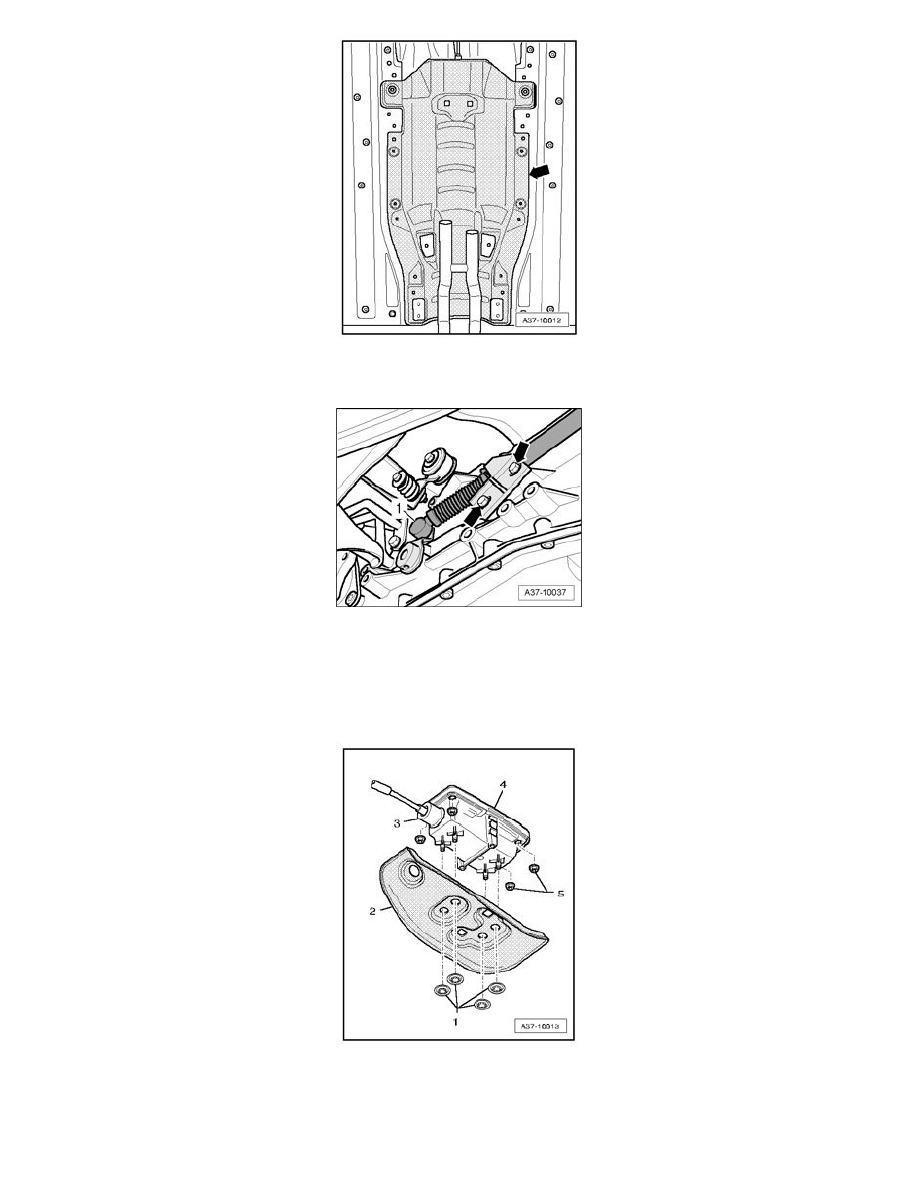

Loosen inner side of covers on vehicle underside (left and right).

-

Remove heat shield - arrow -.

-

Mark installation position of support bracket for selector lever cable.

-

Pry ball socket - 1 - of selector lever cable off selector shaft lever.

-

Remove support bracket bolts - arrows - for selector lever cable.

Note:
^

Do not bend or kink the selector lever cable.

-

Pry off lock washers - 1 -.

-

Push noise insulation - 2 - forwards.

-

Detach rubber sleeve - 3 - from bottom cover for selector mechanism - 4 -.

-

Remove nuts - 5 -.

-

Fold bottom cover for selector mechanism and noise insulation to front.
