Amplifier: Connector Views

Amplifier

‹› Unlisted connector terminals are not assigned.

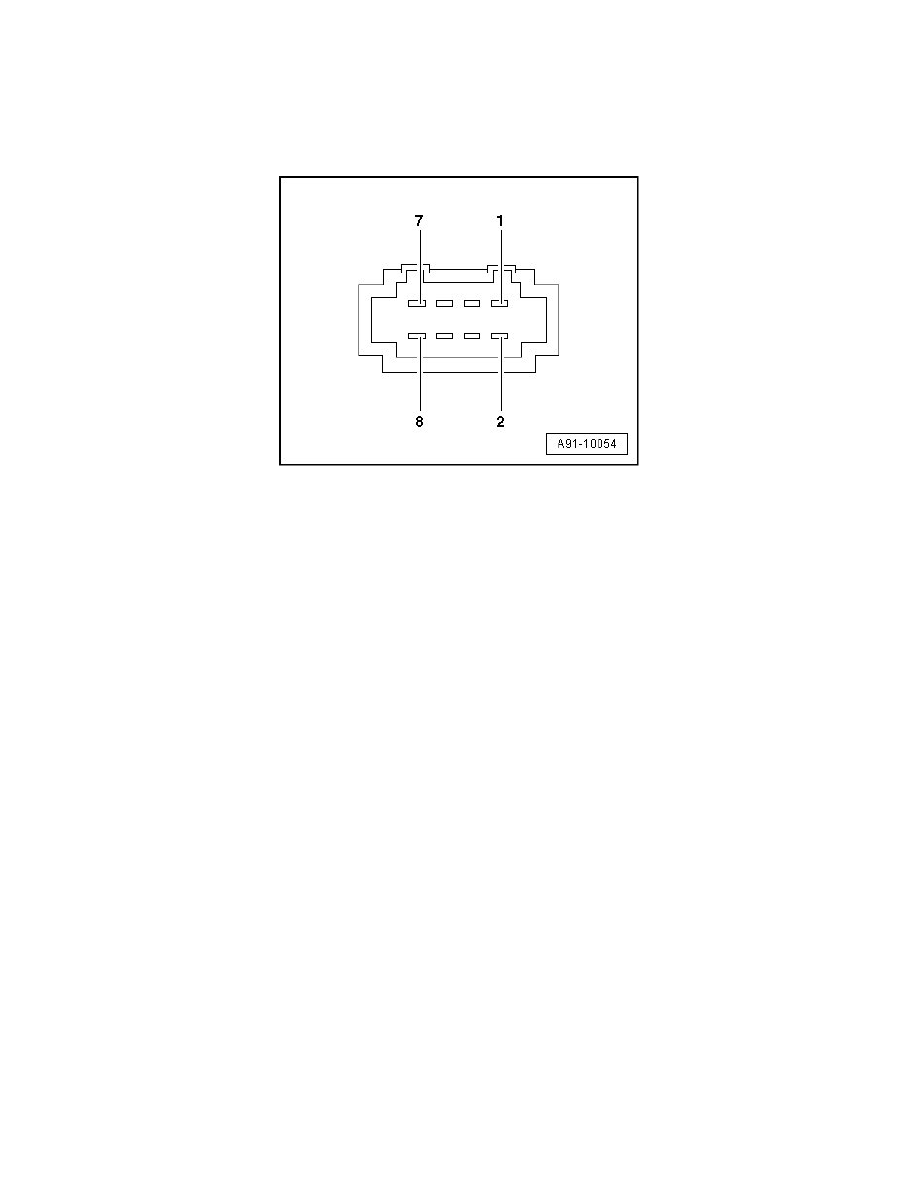

Black 8-pin multi-pin harness connector

2

Signal input (+) from Digital Sound System Control Module (J525)

3

Signal input (-) from Digital Sound System Control Module (J525)

4

Positive switched from Digital Sound System Control Module (J525)

5

Terminal 31

6

Terminal 30

7

Right Front Bass Speaker (R23) (+)

8

Right Front Bass Speaker (R23) (-)
