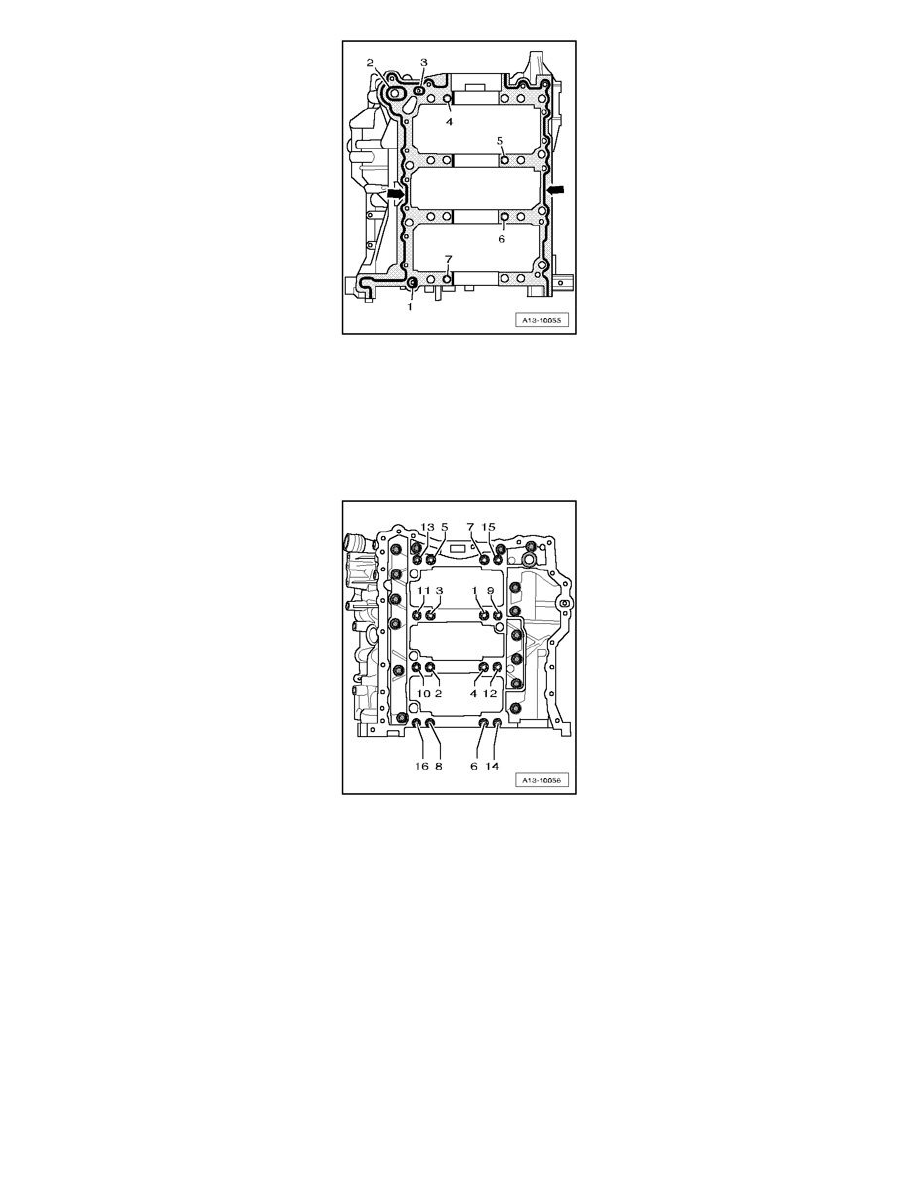

Sealant application for guide frame, position of alignment bushings

-

Clean sealing surfaces, they must be free of oil and grease on top and bottom.

-

Apply sealant beads - arrows - on clean sealing surfaces of guide frame as shown in illustration.

^

The groove of sealing surface must be completely filled with sealant.

^

Sealant beads must stand 1.5 to 2.0 mm above sealing surface.

-

Install seals - 1 through 3 -.

-

Check whether alignment sleeves - 4 through 7 - are inserted at locations in guide frame as shown in illustration.

Installing guide frame

-

Place long bolts into inner row of guide frame.

-

Tighten bolts for guide frame as follows:

-

Tighten bolts - 1 to 16 - to 50 Nm with torque wrench.

-

Tighten bolts - 1 to 16 - 90° (1/4 additional turn) using a rigid wrench.

-

Tighten bolts for sealing surfaces of cylinder block/guide frame - dark hatching in the illustration - to 23 Nm in diagonal sequence.
