Tightening order

9. Short bolt, large shoulder

^

For outer row of guide frame

^

Tightening order

10. Thrust washer

^

Only on 3rd crankshaft bearing

^

Lubricating grooves face outward

^

Note locating point in guide frame

11. Bearing shell

^

For guide frame without lubricating groove

^

Do not interchange used bearings (mark)

^

Note installation position

^

Insert new bearing shells for guide frame with proper color marking

12. Centering washer

^

For vehicles with automatic transmission 09L

13. Thrust washer

^

Only on 3rd crankshaft bearing

^

Lubricating grooves face outward

^

Note locating point in guide frame

14. Bearing shell

^

For cylinder block with oil groove

^

Do not interchange used bearings (mark)

^

Note installation position

^

Insert new bearing shells for cylinder block with proper color marking

15. Seal

^

Replace

16. Cylinder block

Centering washer for drive plate on automatic transmission 09L

Note:
^

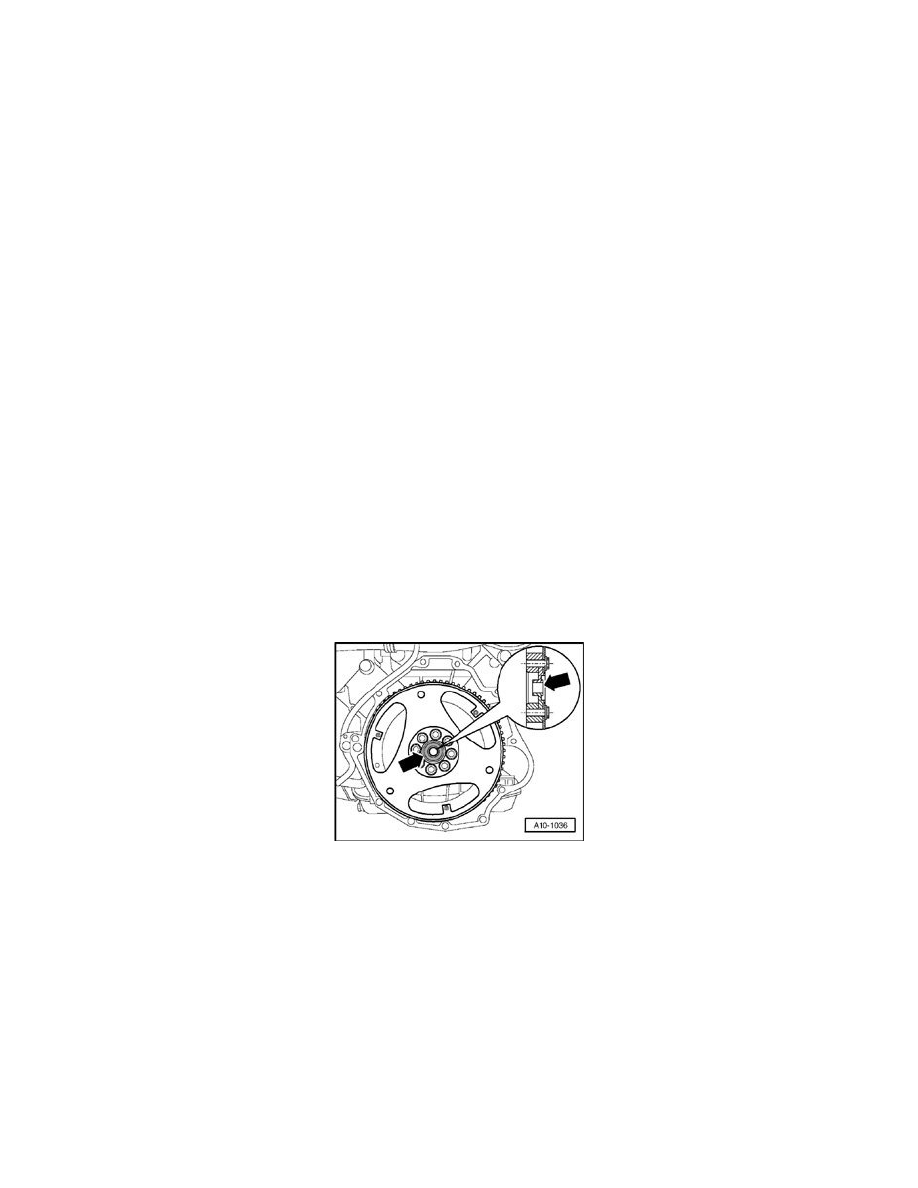

On vehicles with automatic transmission 09L, the drive plate is bolted to the crankshaft with a centering washer - arrow -.
