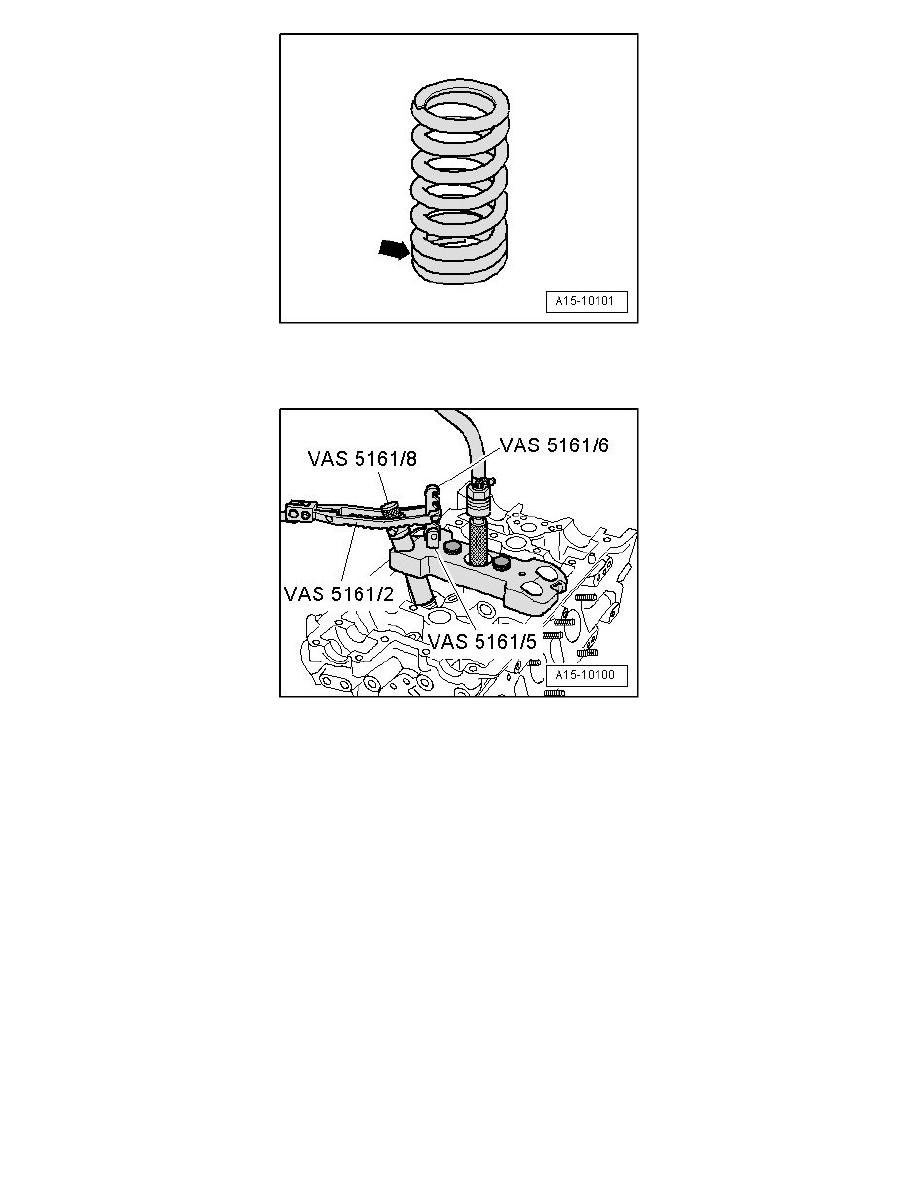

‹› The tight spring coils - arrow - face toward cylinder head.

-

Screw guide plate onto cylinder head again.

-

Insert installation cartridge into guide plate.

-

Press the pressure fork down and pull the knurled bolt upward while turning it left and right to insert the valve keepers.

-

Release pressure fork with the knurled bolt still pulled.

-

Repeat the procedure on each valve.

Assembling

Assembly is in reverse order of removal, note the following:

-

Make sure all the roller rocker levers seat properly on the valve stem ends and are clipped onto the respective hydraulic adjusting elements.

-

Install camshafts. Refer to => [ Camshafts ] See: Camshaft, Lifters and Push Rods/Camshaft/Service and Repair.

-

Install spark plugs.

‹› After installing the camshafts, the engine may not be started for approximately 30 minutes. The hydraulic adjusting elements must seat themselves

(otherwise the valves will seat themselves on the pistons).

‹› After working on the valvetrain and lifters, carefully rotate the crankshaft by hand at least 2 full revolutions before starting to be sure that valves

do not strike the pistons.
