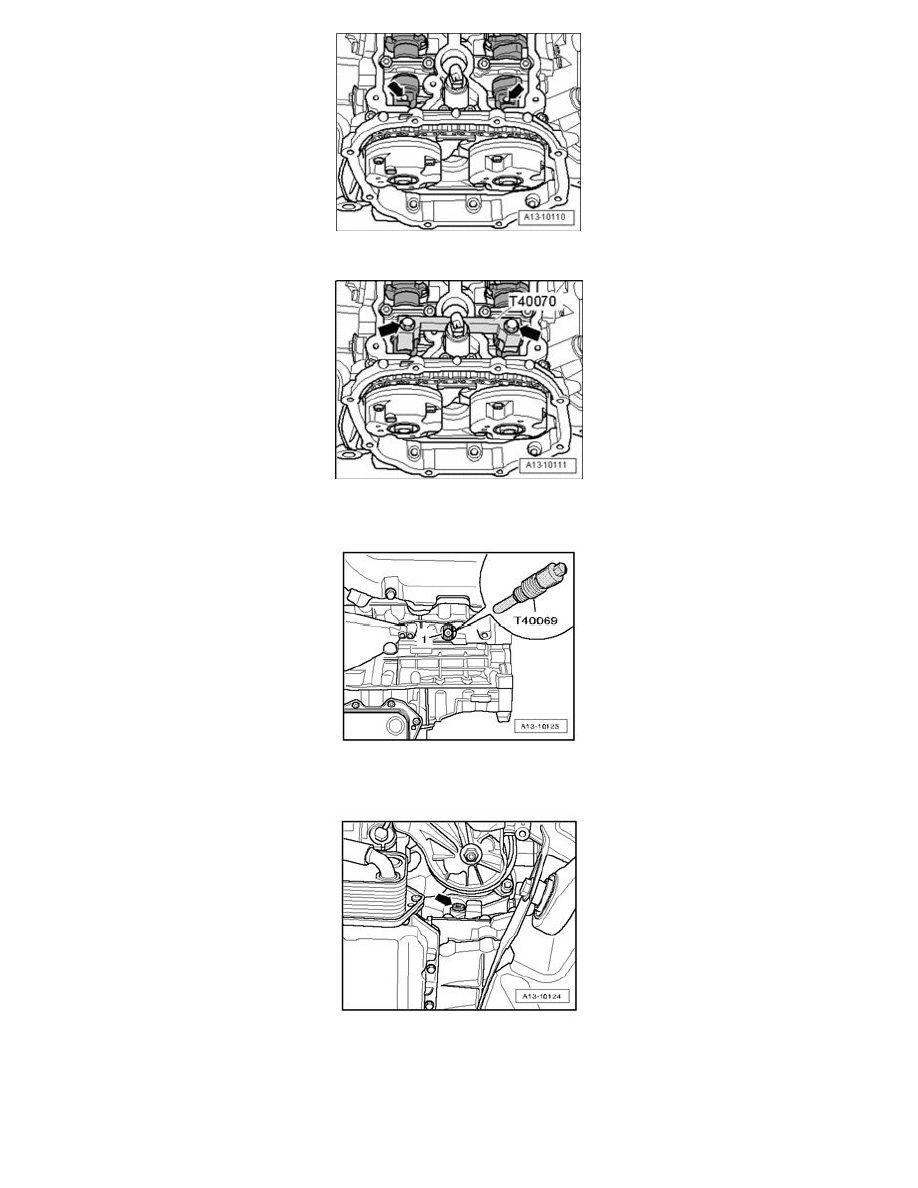

The threaded holes - arrows - in camshafts must face upward.

-

Mount camshaft locating tools T40070 to both cylinder heads and tighten bolts - arrows - to 20 Nm.

^

The camshaft locating tool T40070 is correctly positioned when holes for cylinder head bolts remain free.

-

Install crankshaft holder T40069 directly into hole.

^

The crankshaft holder T40069 must engage in locating hole of crankshaft - 1 -, otherwise repeat adjustment.

-

Remove camshaft locating tools on both cylinder heads.

-

Remove crankshaft holder.

-

Install sealing plug of TDC-marking with new seal into cylinder block.

Further installation is in reverse order of removal, note the following:
-

Install left and right timing chain covers.
