Drive Belt: Locations

Drive Belt: Locations

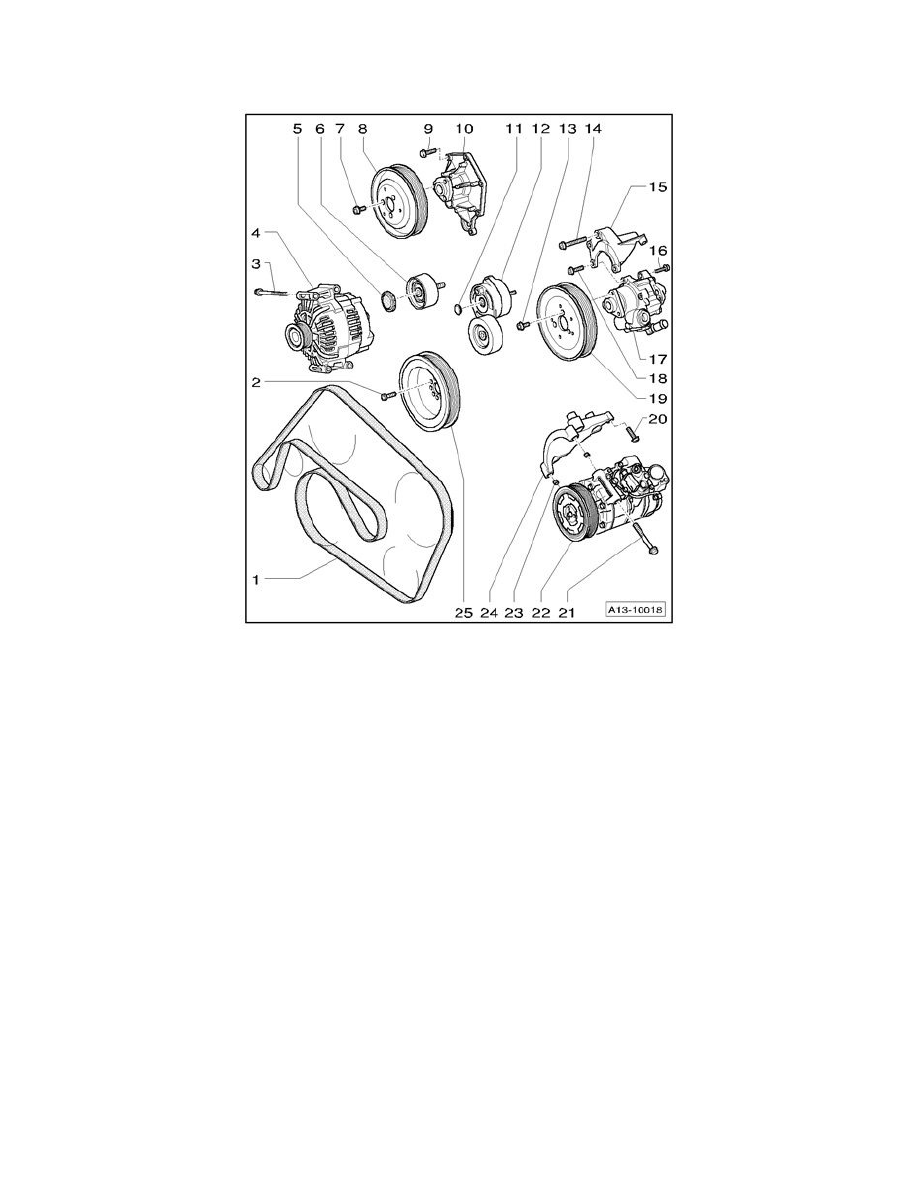

Ribbed belt drive for power steering pump, generator and air conditioning, component overview

1. Ribbed belt

^

Check for wear

^

Before removing, mark direction of rotation using chalk or felt-tip marker. Reversing direction of rotation of a run-in belt can destroy the belt

^

When installing, make sure it is seated correctly on pulleys

2. 30 Nm

3. 22 Nm

4. Generator

5. Cap for idler pulley

6. Idler roller for ribbed belt

^

Tighten to 40 Nm

7. 20 Nm

8. Ribbed belt pulley for coolant pump

9. 9 Nm

10. Coolant pump

11. Cap for tensioning element

12. Tensioning element for ribbed belt

^

Tighten to 40 Nm
