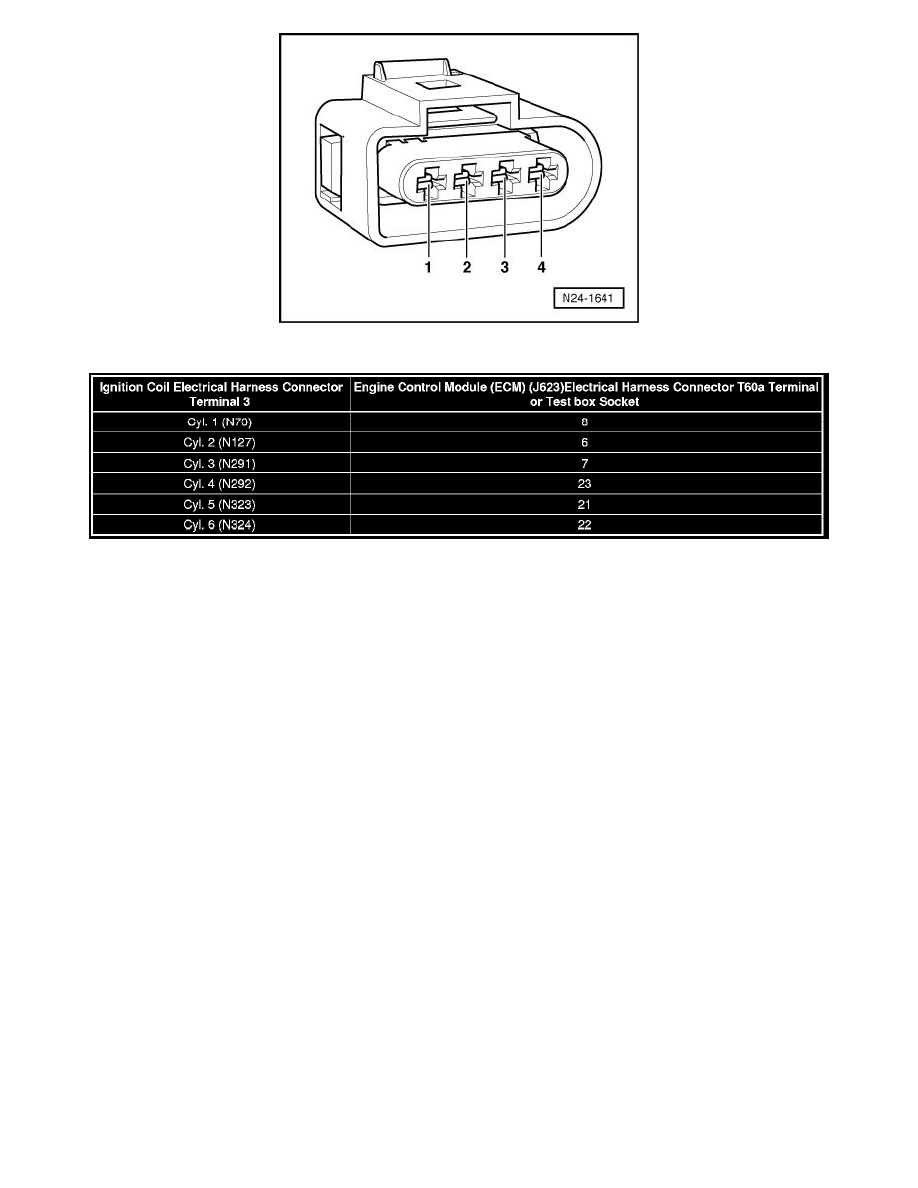

Using a Multimeter , check the following wire connections for an open circuit according to wiring diagram:

Specified value: 1.5 ohms max.

If the specification is not obtained:

-

Check the wiring for a short circuit to Battery positive (+) or an open circuit.

-

If necessary, repair the wiring connection.

If no malfunctions are found in the wiring:

-

Replace the Engine Control Module (ECM) (J623). Refer to=> [ Engine Control Module, Replacing ] See: Computers and Control
Systems/Engine Control Module/Service and Repair/Engine Control Module, Replacing.

Assembly is performed in the reverse order of removal, note the following:

After the repair work, the following work steps must be performed in the following sequence:

1. Check the DTC memory. Refer to => [ Diagnostic Mode 03 - Read DTC Memory ] See: Computers and Control Systems/Testing and

Inspection/Scan Tool Testing and Procedures/Diagnostic Modes 01 - 09/Diagnostic Mode 03 - Read DTC Memory.

2. If necessary, erase the DTC memory. Refer to => [ Diagnostic Mode 04 - Erase DTC Memory ] See: Computers and Control Systems/Testing and

Inspection/Scan Tool Testing and Procedures/Diagnostic Modes 01 - 09/Diagnostic Mode 04 - Erase DTC Memory.

3. If the DTC memory was erased, generate readiness code. Refer to => [ Readiness Code ] See: Computers and Control Systems/Testing and

Inspection/Monitors, Trips, Drive Cycles and Readiness Codes/Readiness Code.
