Drive Belt: Service and Repair

Ribbed belt, removing and installing

Removing

-

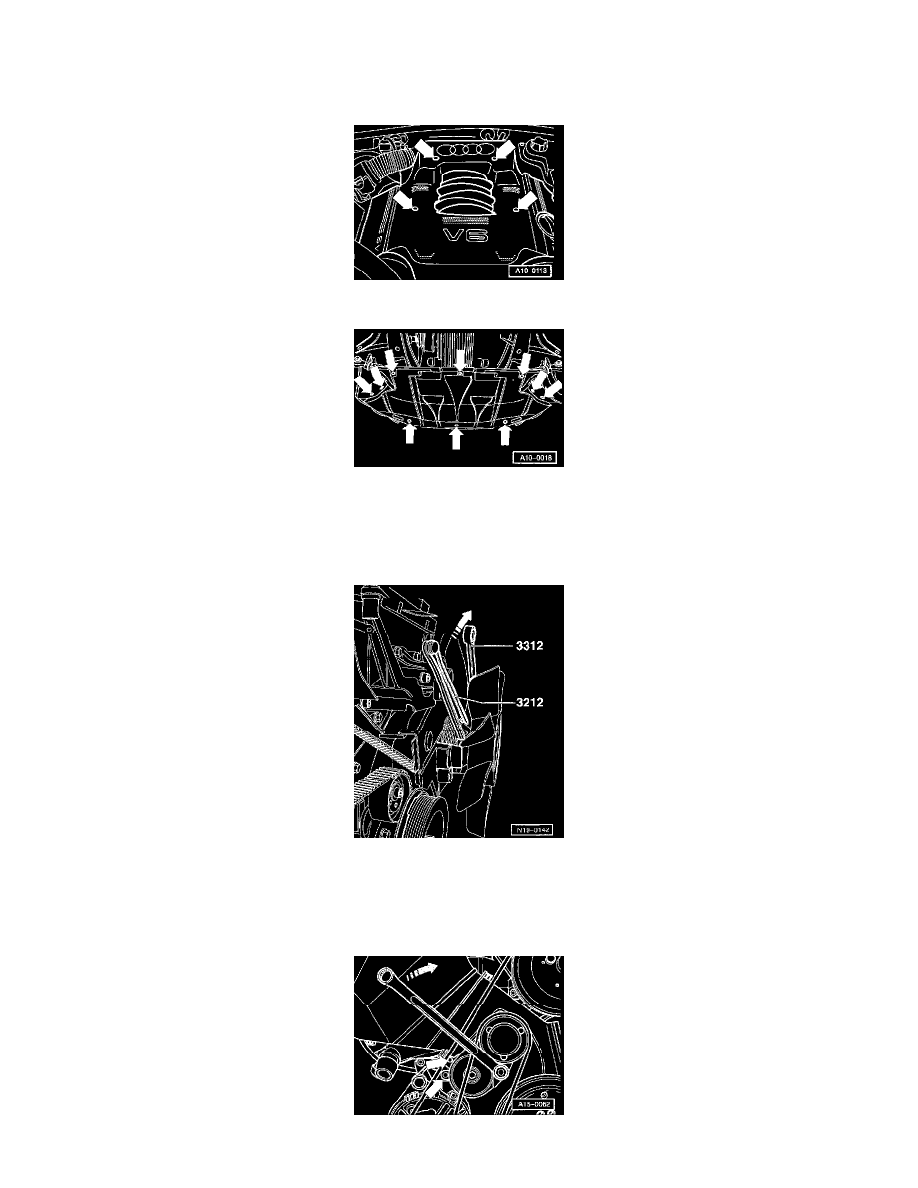

Remove engine cover (arrows).

-

Remove noise insulation panel (arrows).

-

Remove front bumper. Refer to Body and Frame/Bumper/Service and Repair  See: Body and Frame/Bumper/Front Bumper/Service and
Repair/Procedures

-

Move lock carrier to service position. Refer to Body and Frame/Radiator Support/Service and Repair  See: Body and Frame/Lock Carrier/Service
and Repair/Procedures

-

Counterhold pulley for viscous fan using 3212 spanner wrench and remove viscous bearing housing using 3312 open-end spanner.

CAUTION: The viscous fan is mounted with a left-handed thread, turn clockwise to loosen (arrow).

-

Carefully lift out viscous fan.

-

To loosen ribbed belt, turn tensioner clockwise using 17 mm box wrench until two holes are aligned (arrows). Counterhold in position using 3204
