Drive Belt: Diagrams

Ribbed belt

-

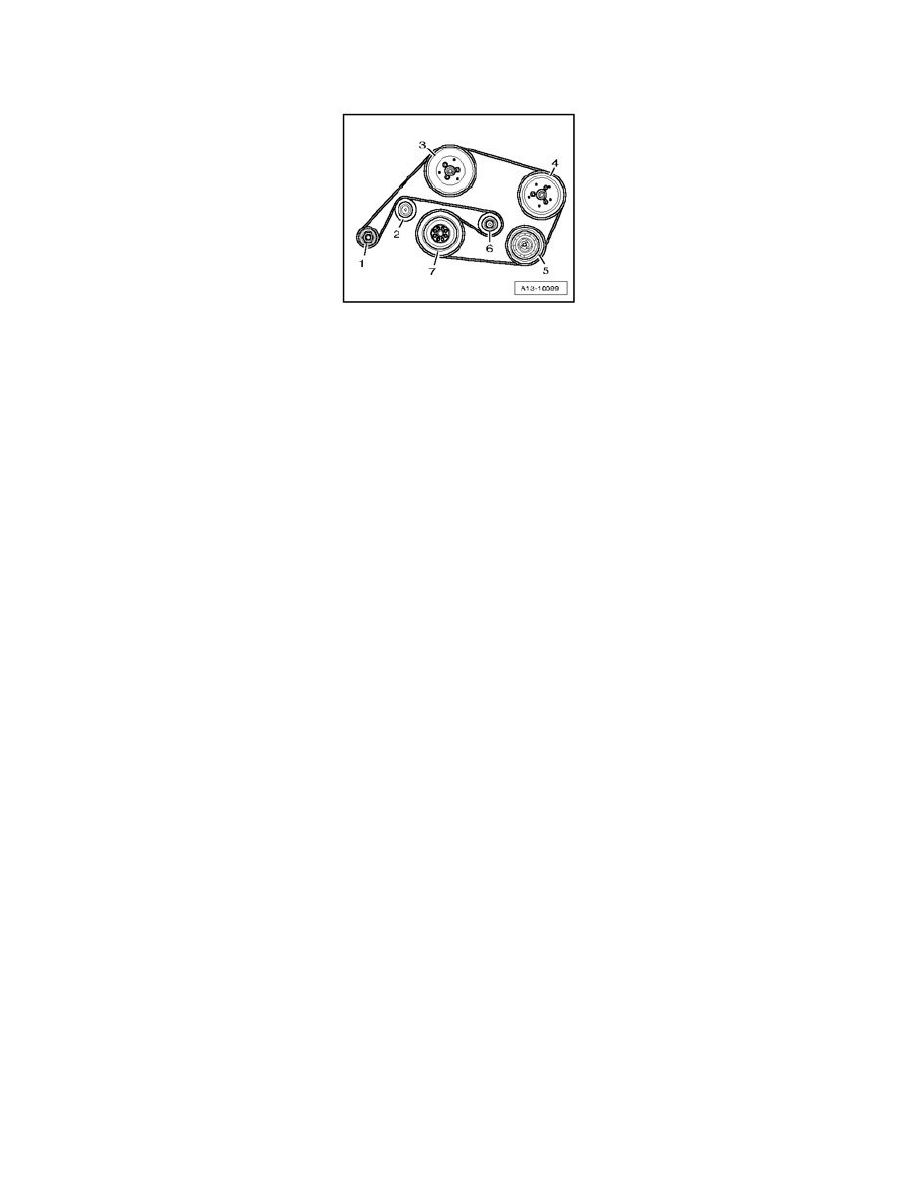

Place ribbed belt over belt pulley as shown in the illustration.

-

Generator

-

Idler roller

-

Coolant pump

-

Power-steering pump

-

Air conditioner compressor

-

Tensioning device for ribbed belt

-

Crankshaft
