Flex Plate: Adjustments

NOTE:  Part numbers are listed for reference only. Always check with your Parts department for the latest information.

1. Install drive plate with 3.0 mm shim -1-(Part no.054105301) or 4.0 mm shim -1- (Part no. O54 105 202), and spacer-2- (Part no. 035 105 303A),

or equivalents.

NOTE:

^

Short blocks are supplied without a bushing in the crankshaft.

^

For vehicles with automatic transmission, tap the bushing into place before installing the drive plate.

^

Before installing the engine, make sure that the engine to transaxle dowel sleeves are installed in the cylinder block flange.

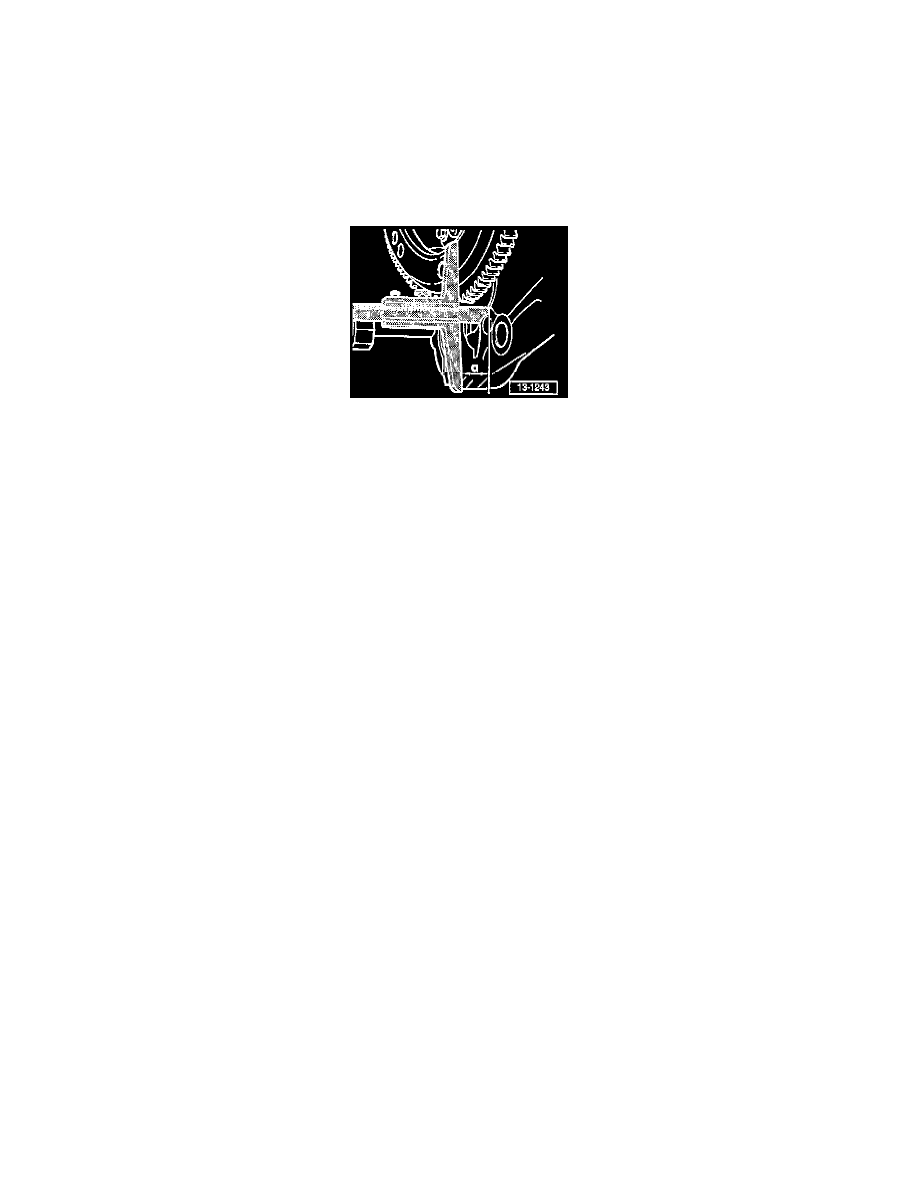

2. Check clearance -a- between drive plate and cylinder block in three places and calculate average value.

Dimension -a-: 18.1-19.7 mm (0.713-0.776 inch).

3. If necessary, install other shims to achieve correct clearance dimension.

TIGHTENING SPECIFICATIONS

Mounting Bolt: 60 Nm (44 ft. lbs.) plus 1/4-turn (90°).
