Drive Belt: Specifications

Make

Audi

Model

A8 Quattro Sedan

Engine

V8-4.2L (ABZ)

Year

1998

Section

Drive Belt › Specifications

MaintenanceSpecifications · page 1 of 6

Drive Belt: Specifications

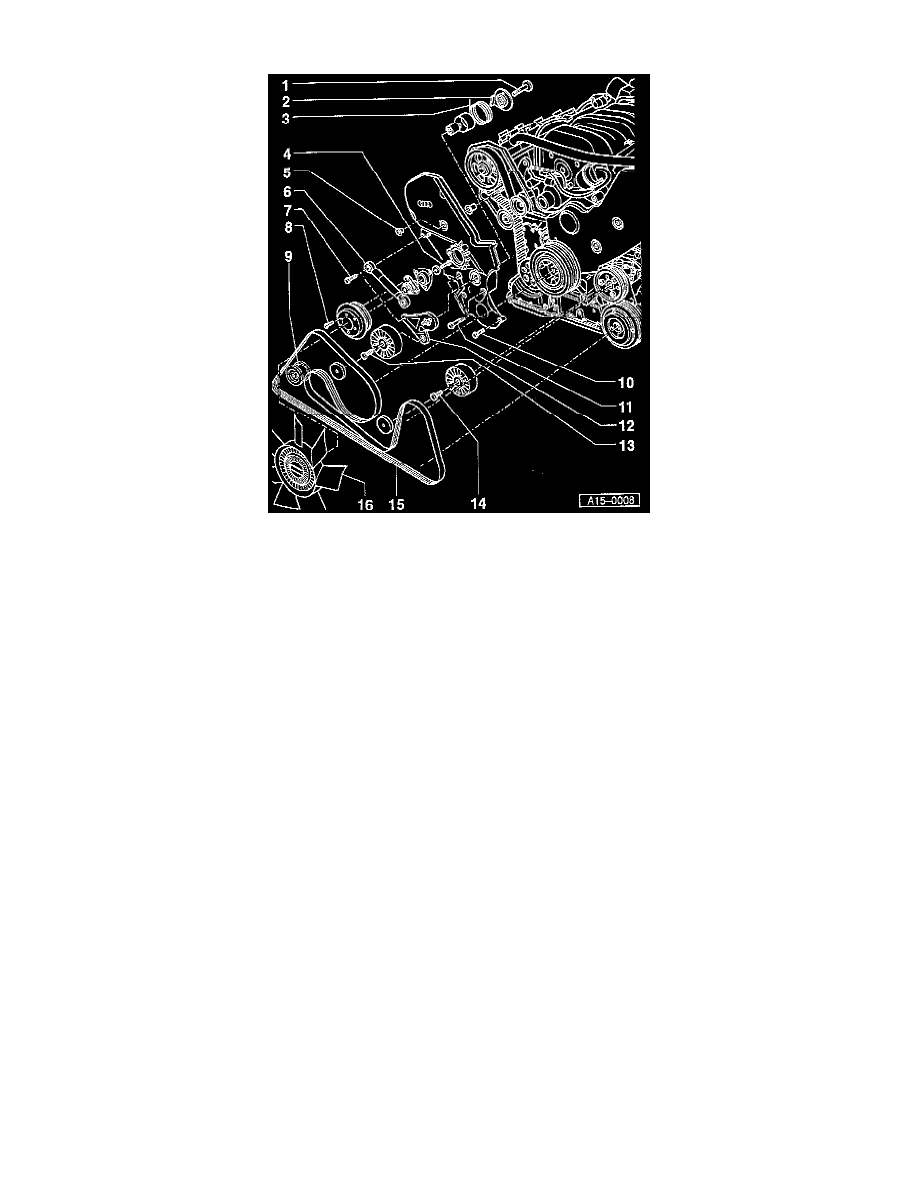

Legend

1

Bolt

2

Retaining Plate

3

Torsion Spring

4

Bolt

5

Flanged Nut

6

Damper

7

Bolt

8

Bolt

9

Generator Pulley

10

Bolt

11

Bolt

12

Hinged Mounting Bracket

13

Bolt, 8 x 28 mm

14

Bolt, 8 x 35 mm

15

Ribbed Belt

16

Viscous Fan


Tightening SpecificationS

Bolt (1)
-

Tighten to: 35 Nm (26 ft. lbs.).

Bolt (4)
-

Tighten to: 25 Nm (18 ft. lbs.).

Flanged Nut (5)
-

Tighten to: (10 Nm (7 ft. lbs).

Bolt (7)
-

Tighten to: 25 Nm (18 ft. lbs.).

Bolt (8)
-

Tighten to: 25 Nm (18 ft. lbs.).

Bolt (10)
-

Tighten to: 25 Nm (18 ft. lbs.).
