Audi Workshop Service and Repair Manuals

Exhaust Pipe: Service and Repair

Left Side Components

‹› Before raising the vehicle on a hoist (wheels off the ground), activate the vehicle lift mode.

=> [ Exhaust Manifold ]

=> [ Catalytic Converter with Front Muffler ]

=> [ Front Muffler ]

=> [ Secondary Air Injection (AIR) Combination Valve ]

Exhaust Manifold

Removing

-

Remove the engine. Refer to => [ Engine, Removing ] See: Engine/Service and Repair/Engine, Removing.

-

Free up the wire for the Heated Oxygen Sensor (HO2S) 2 (G108).

-

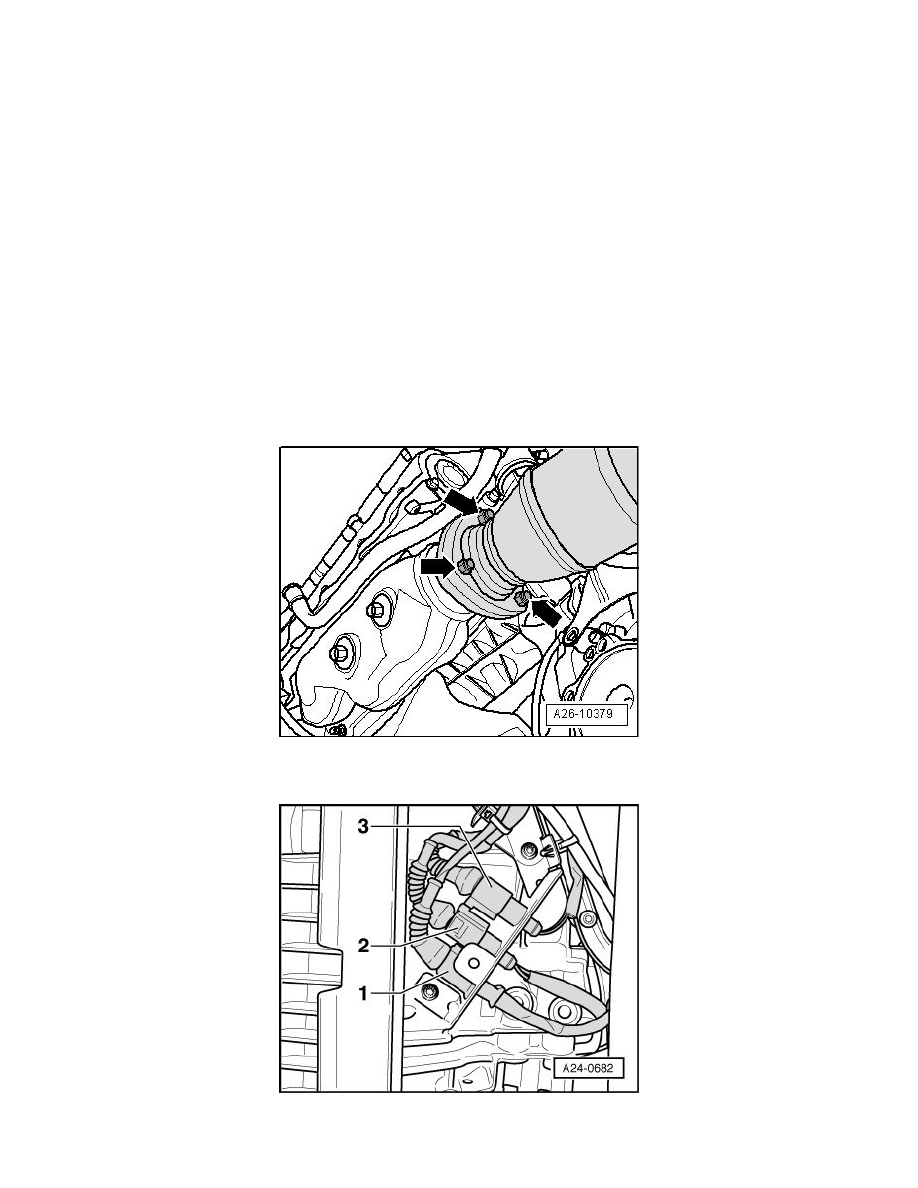

Remove the catalytic converter with front muffler to exhaust manifold nuts - arrows -.

-

Disconnect the electrical connector - 3 - (brown) for the Oxygen Sensor (O2S) 2 behind Three Way Catalytic Converter (TWC) (G131) and free
up the wire.

-

Remove the bolt - arrow - for the exhaust pipe suspended mount.
