Remove bolt - 4 -.

-

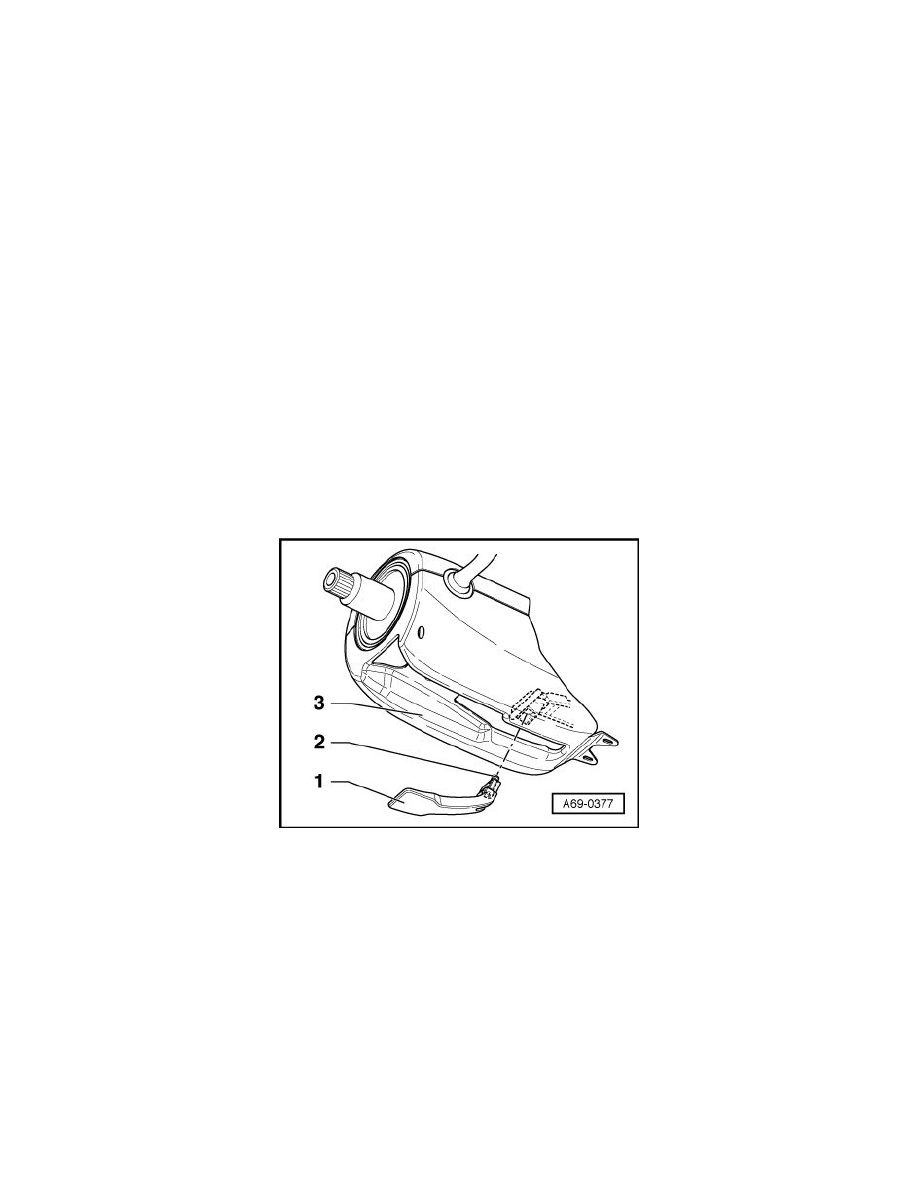

Remove Torx bolts - 3 - (Qty. 2) using screwdriver T8 (T40056 A).

-

Separate top trim - 2 - for steering column switch module from bottom trim - 1 - and remove both parts.

-

Disconnect electrical connector - 1 -.

-

Release catch - arrows - carefully and pull return spring with slip ring from steering column switch module.

Installing

Installation is reverse of removal. Observe the following when doing so:

-

Make sure that all 3 catches of steering column switch module as well as the harness connector are engaged cleanly.

-

Engage top trim into hooks of bottom trim, push both pieces together and bolt them.

-

On vehicles with steering angle sensor in return spring with slip ring, steering angle sensor must be calibrated.
