Torque Converter: Removal and Replacement
Torque Converter

Torque Converter

  Special tools, testers and auxiliary items required

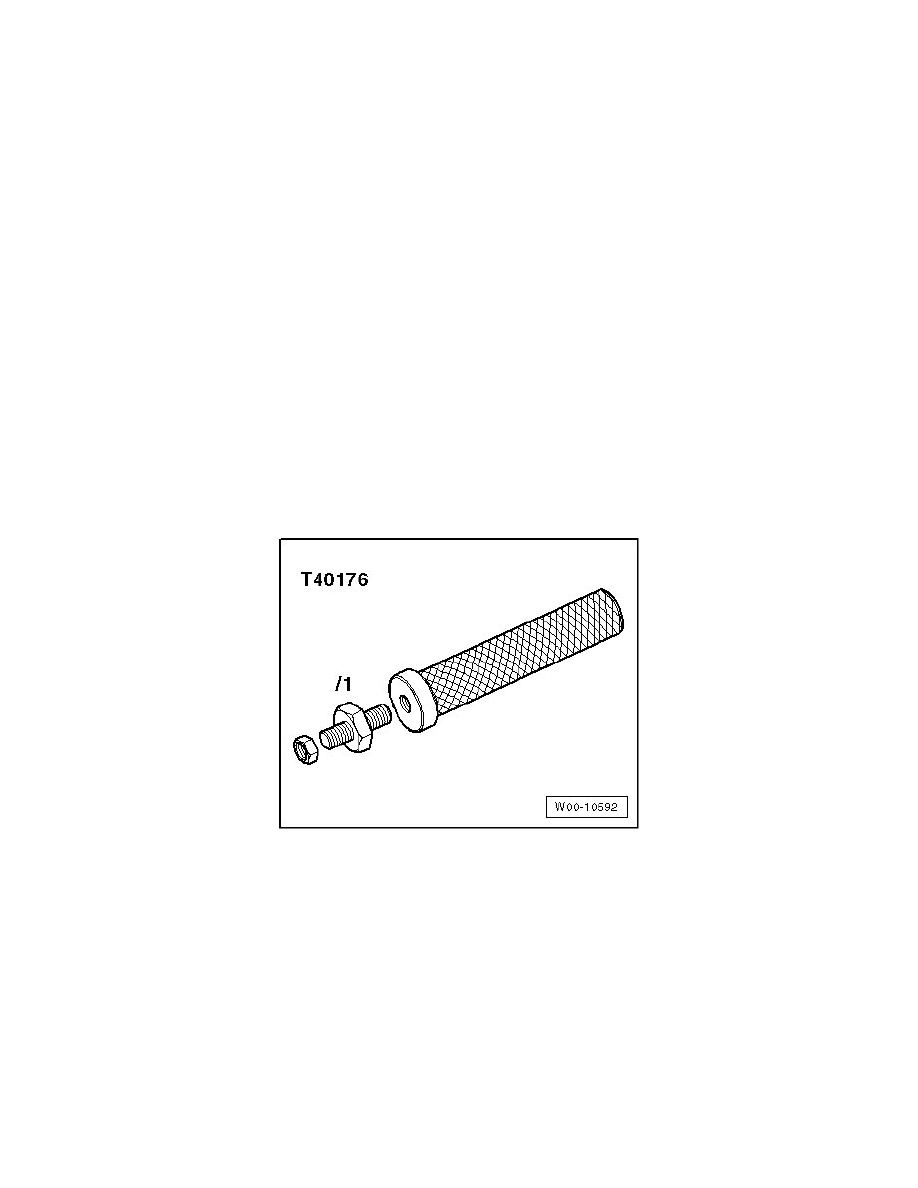

‹› Extractor (T40176)

‹› Depth gauge

  ‹› Automatic transmission clean working conditions, refer to => [ Clean Working Conditions ] See: Service Precautions/Clean Working Conditions.

‹› General repair instructions, refer to => [ General Repair Information ] See: Service Precautions/General Repair Information.

‹› Lightly coat shaft seals with ATF. Other types of lubrication lead to faults in the transmission hydraulics.

Removing

  ‹› Transmission removed.

-

Secure the transmission on the assembly stand. Refer to => [ Transmission, Securing to Assembly Stand ] See: Service and Repair/Removal and
Replacement/09EA Transmission/Transmission, Securing to Assembly Stand.

-

Remove the left flange shaft. Refer to => [ Left Flange Shaft ] See: Front Final Drive, Automatic Transaxle/Differential Output Shaft/Service and
Repair/Left Flange Shaft.

-

Remove the - nut - from the (T40176).

-

Install the (T40176) with the extension (T40176/1) in a threaded opening on the torque converter and tighten by hand.

-

Remove the torque converter carefully without tilting it.

Installing

Install in reverse order, paying attention to the following:

-

Always clean the torque converter bell housing in the area where the differential is accessed - arrow A - and the shaft seal - arrow B -.
