Intake Manifold: Service and Repair

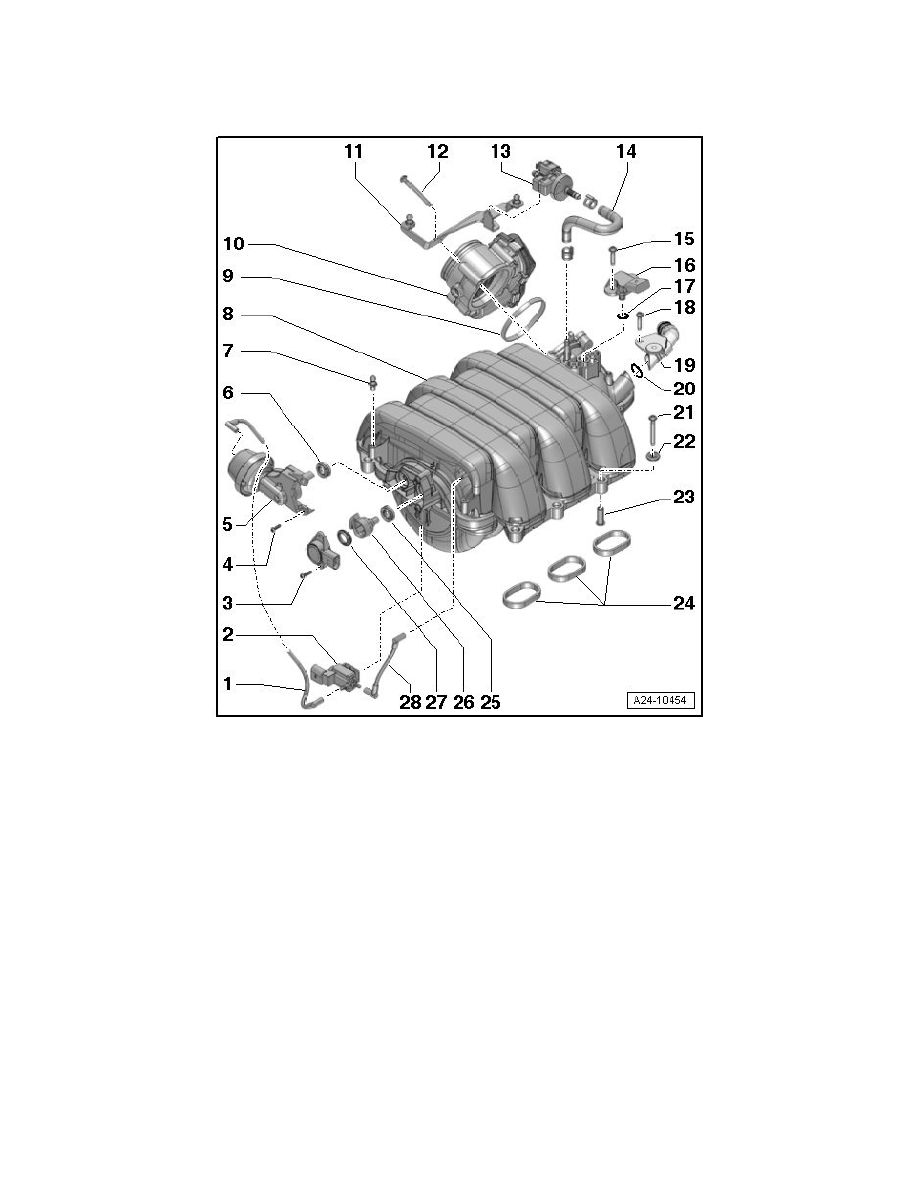

Intake Manifold, Upper Section Assembly Overview

Intake Manifold, Upper Section Assembly Overview

1

Vacuum hose

2

Intake Manifold Tuning (IMT) Valve (N156)

3

Bolt

‹› For Intake Manifold Tuning (IMT) Valve Position Sensor (G513)

‹› 2.5 Nm

4

Bolt

‹› 2.5 Nm

5

Actuator for intake manifold change-over

‹› Installed location of tooth segments for variable intake manifold => [ Installed location of tooth segments for variable

intake manifold ]

‹› As replacement part together with - 26 -

6

Seal

‹› Replace if damaged
