Compressor Pulley: Service and Repair

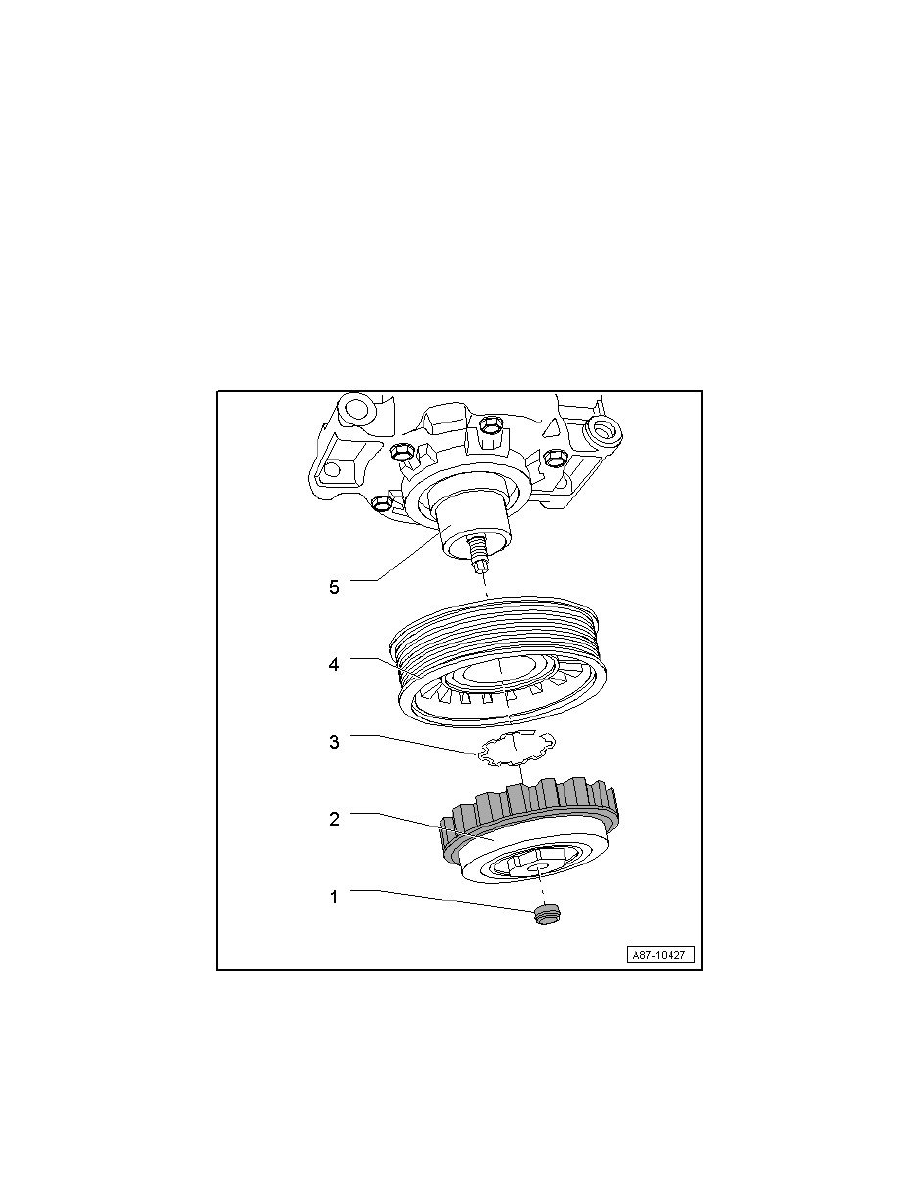

A/C Compressor Pulley Component Overview

A/C Compressor Pulley Component Overview

‹› If overload protection of pulley triggers, check compressor for ease of motion before replacing the pulley. If compressor creates friction, replace it

completely.

‹› To remove the pulley, it is not necessary to loosen the compressor from the engine. Depending on the engine type, it may be necessary to loosen

the lock carrier from the vehicle and to pull it slightly forward (to make space).

‹› Different versions of the pulley (with different diameters) may be installed, depending on compressor construction type and engine version.

‹› As a replacement part, the pulley with the drive plate with the cap come under one part number. The pulley and the drive plate are held together

with one bolt (when the bolt is no longer needed, dispose of it). When the bolt was manufactured, a predetermined amount of a specific grease was
applied to the threads in the drive plate; this amount is sufficient for bolting the drive plate to the compressor one time (a drive plate, which has
been removed, cannot be reused).

‹› Pulley, removing from compressor and reinstalling. Refer to => [ A/C Compressor Pulley ] See: A/C Compressor Pulley.

1

Cap

2

Drive plate

‹› Replace

‹› Bolted with the compressor driveshaft, clean the compressor shaft thread before mounting the drive plate.

‹› The thread of the new drive plate has already been greased with a specific amount of a grease by the manufacturer.
