Condenser HVAC: Service and Repair
A/C Unit Heat Exchanger

A/C Unit Heat Exchanger

Special tools, testers and auxiliary items required

‹› Hose clamps up to 25 mm dia. (3094) or hose clamps up to 40 mm dia. (3093)

‹› Commercial compressed-air gun with rubber end piece

‹› Cooling system tester (VAG 1274) (and corresponding adapter)

Preparing for Removal

-

Switch on the ignition.

-

Set direction of air flow to the Air Conditioning (A/C) control head climatronic control module (J255) to " DEF" (toward the windshield).

-

Move the passenger seats as far back as possible.

-

Switch off ignition.

-

Disconnect the ground cable form the battery ( A)..

‹› Disconnect the battery (A) ground connection so that it cannot short circuit when the jumper cable post - C - is removed.

-

Remove the jumper cable post cover - C -.

-

Remove the jumper cable post - C - from the strut dome and lay it to the side.

-

Remove the air intake housing. Refer to => [ A/C Unit Air Intake Housing ] See: Air Duct/Service and Repair/A/C Unit Air Intake Housing.

-

Disconnect the connector from the evaporator vent temperature sensor (G263) => [ Evaporator Vent ] See: Sensors and Switches - HVAC/Solar
Sensor/Service and Repair/Temperature Sensors.

-

Remove the right radiator housing. Refer to => [ Right Radiator Housing with Temperature Doors ] See: Housing Assembly HVAC/Service and
Repair/Removal and Replacement/Right Radiator Housing with Temperature Doors.

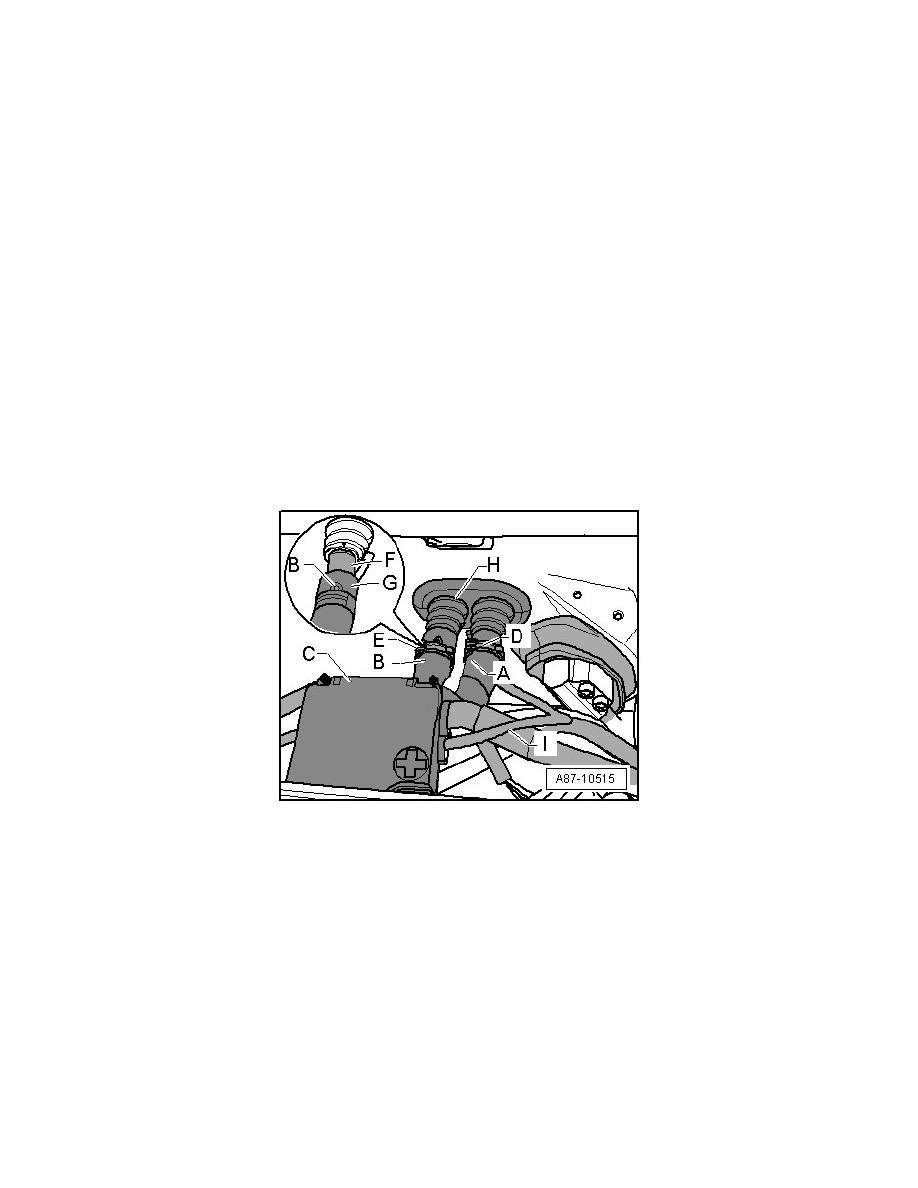

‹› Due to the lack of space when the instrument panel is installed (and the A/C is installed) because of the clamps - B - and -  C -, a heat exchanger

cannot be reinstalled with the necessary safety. If a factory installed heat exchanger must be reinstalled, remove the instrument panel and the air
guide leading to the "Defrost" vent. Install the O-ring seals, lightly coated with coolant, (as described for installing an exchange part - heat
exchanger) on the coolant pipes - D - and -  E - , and press the coolant pipes - D - and -  E - (with the O-ring seals) from the top into the
connections on the heat exchanger - A -. Hold the coolant pipes - D - and -  E - in the heat exchanger and install the clamps - B - and -  C -. Further
assembly is performed as described for installing a replacement part - heat exchanger.
