Expansion Valve: Testing and Inspection
A/C Compressor Regulator Valve, Checking Activation Signal

A/C Compressor Regulator Valve, Checking Activation Signal

‹› The test for a compressor manufactured by "Denso" of type " 6 SEU 14" is described in the following. Test is to be performed in the same way for

vehicles with a different compressor type or a different manufacturer.

‹› The following describes checking a vehicle with a 6 cylinder TDI engine ; the procedure can vary on vehicles with a different engine ( 4, 6 or 8

cylinder gas engine).

Preparation

-

Switch off ignition.

-

Remove front noise insulation.

Test Sequence

-

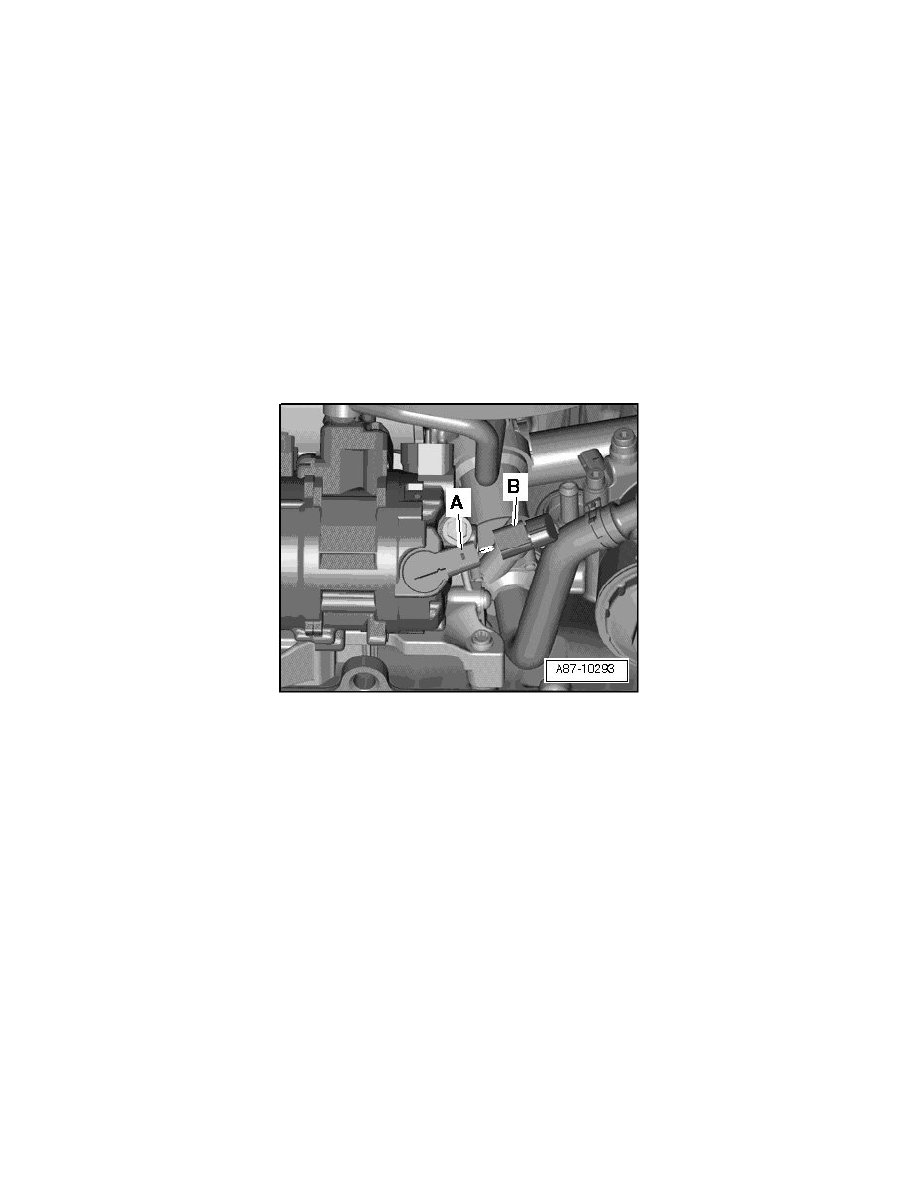

Disconnect electrical connector - B - on Air Conditioning (A/C) compressor regulator valve (N280) -  A -.

-

Using an adapter cable from the connector test kit (VAG 1594 C) recreate the connection between terminal -  A - and terminal - B - on the A/C
compressor regulator valve (N280).

‹› The A/C compressor regulator valve (N280) is controlled by the vehicle electrical system control module (J519) on request of the climatronic

control module (J255). Refer to , A/C control head. Refer to => Vehicle Diagnosis, Testing and Information System VAS 5051 in "Guided Fault
Finding" function.

‹› The above illustration shows a compressor where the connector -  A - leading to the vehicle wiring harness is directly connected on the A/C

compressor regulator valve (N280) (connector -  B -). Depending on the compressor design, the connector -  B - may also have a short wire.
