Rear Vision Camera: Service and Repair
Rear View Camera System Control Module

Rear View Camera System Control Module

The Rear View Camera System Control Module (J772) is located behind right luggage compartment side trim.

-

If control module is replaced, select the function "Replace " of respective control module in "Guided Fault Finding".

Use Vehicle Diagnosis, Testing and Information System (VAS 5051A) to do so.

-

Switch off all electrical consumers.

-

Remove ignition key.

Removing

-

Remove right luggage compartment side trim.

-

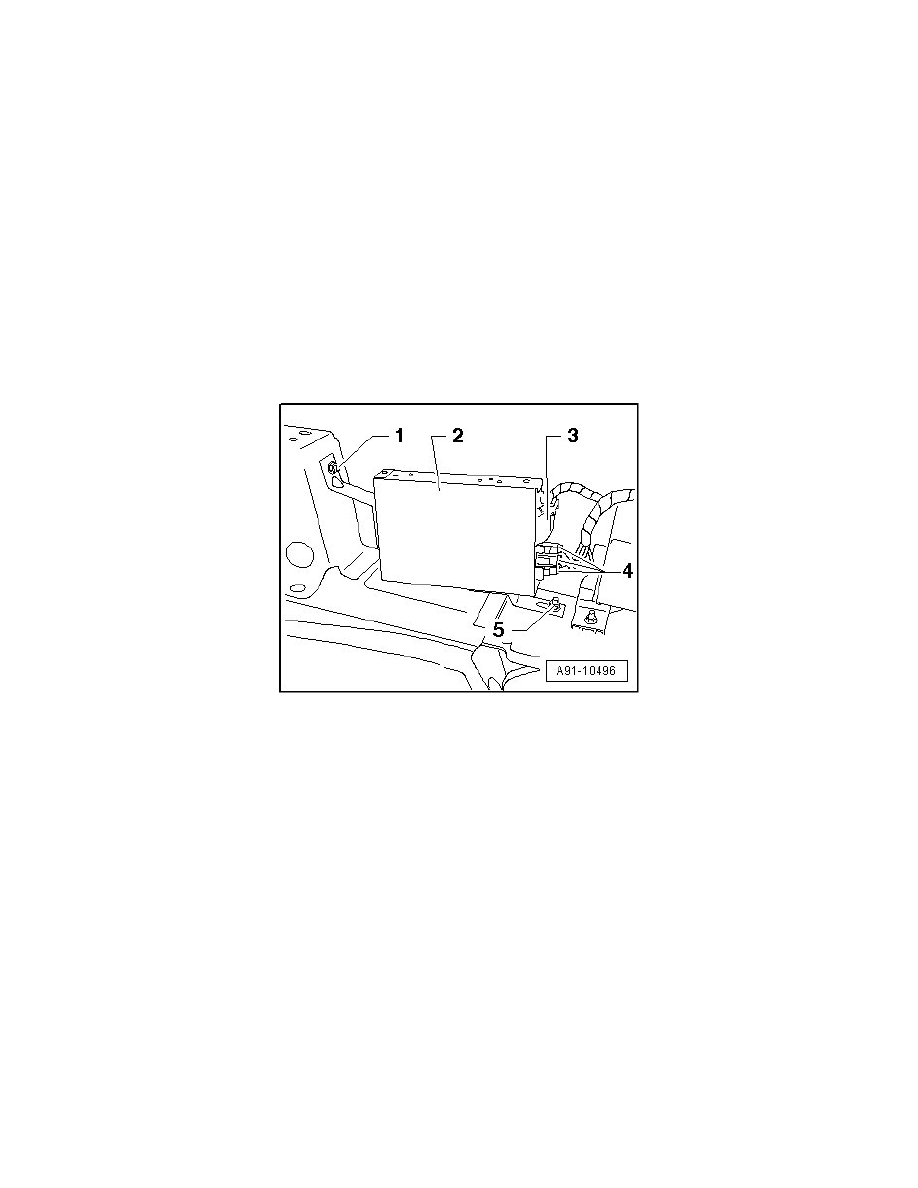

Remove nuts - 1 - and - 5 - (4 Nm).

-

Disconnect harness connectors - 3 - and -  4 -.

-

Remove Rear View Camera System Control Module (J772) - 2 -.

Retaining Bracket, Removing

Two retaining brackets are bolted to the Rear View Camera System Control Module (J772).

-

Unscrew bolts - 5 - (2 Nm) and remove retaining bracket -  1 -.
