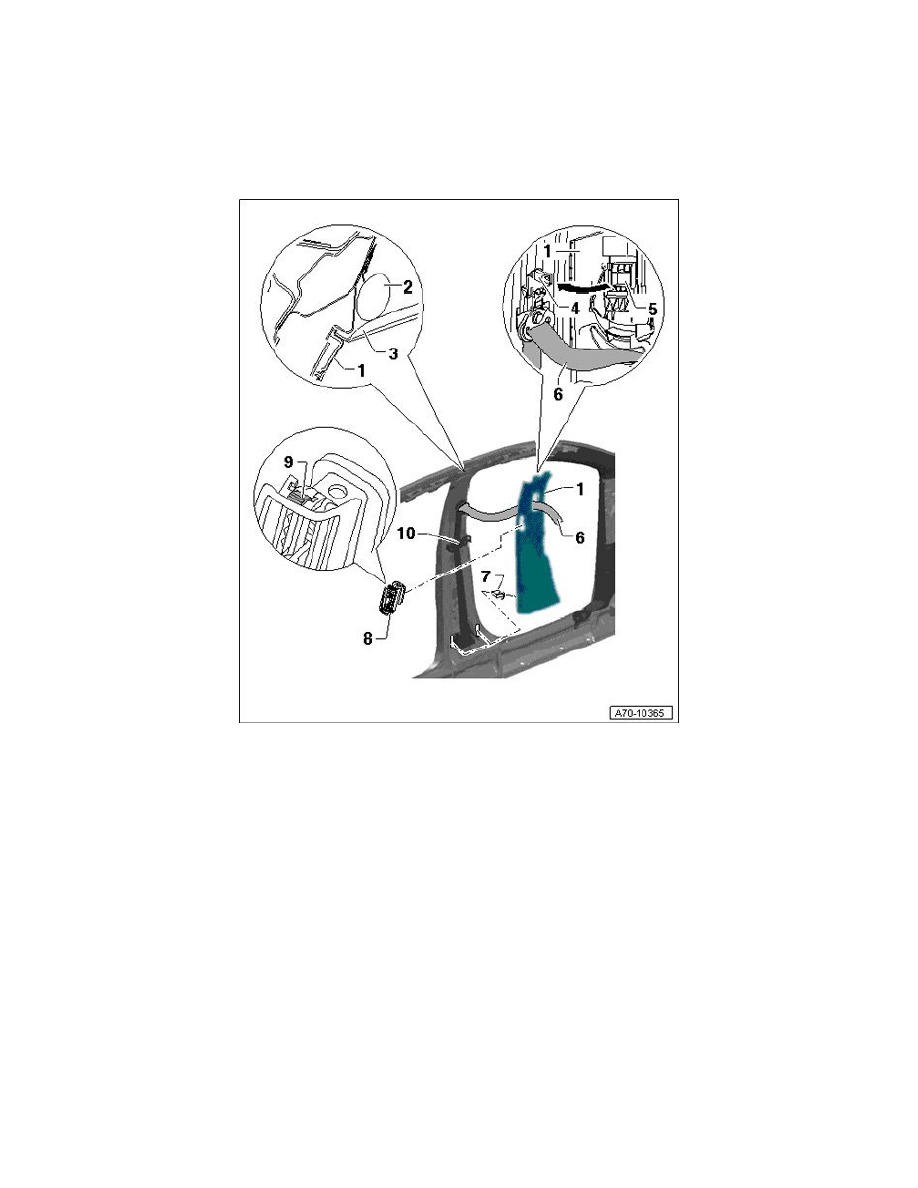

Guide belt webbing - 2 - through B-pillar trim - 1 -.

-

Engage B-pillar trim with tabs in molded headliner.

-

Secure B-pillar trim with 2 pins on belt guide.

-

Ensure sliding piece mount - 3 - from B-pillar trim engages on retaining pins - 4 - on belt height adjuster.

-

Clip B-pillar trim in lower area into mounts on body and sill panel strip.

-

Install outer seat belt anchorage point (on front seat).

Vehicles with B-pillar vent

-

Engage bottom side of vent (knurled wheel side) in B-pillar trim.

-

Clip top side of vent in B-pillar trim.

Procedure for all vehicles

-

Draw door seal lip over B-pillar trim.

Ensure B-pillar trim is held securely.

-

Check seat belt height adjuster function.
-

Seat belt height adjuster must engage with a click in each of the possible positions.

-

Button must return to upper position by itself after being pressed.
