Air Door Actuator / Motor: Service and Repair
Right Footwell Flap Motor V109 (or Left Footwell Flap Motor V108 ), Removing and Installing

Right Footwell Flap Motor V109 (or Left Footwell Flap Motor V108), Removing And Installing

NOTE:

-

The name for this control motor depends on the version of the A/C system (of front A/C control head Climatronic Control Module J255), it is
different in On Board Diagnostics (OBD) and in wiring diagram of "Comfort" version and "Basic" version.

-

On vehicles with "Basic" version A/C system, left and right footwell flaps are operated by the Left Footwell Flap Motor V108 (both left and right
flaps are connected to each other via a shaft respectively, motor is installed at right on heating A/C unit), control motor is designated "left" and
installed on right side on heating A/C unit.

-

Right Footwell Flap Motor Position Sensor G140 is installed in Right Footwell Flap Motor V109.

-

Left Footwell Flap Motor Position Sensor G139 is installed in Left Footwell Flap Motor V108.

Removing

-

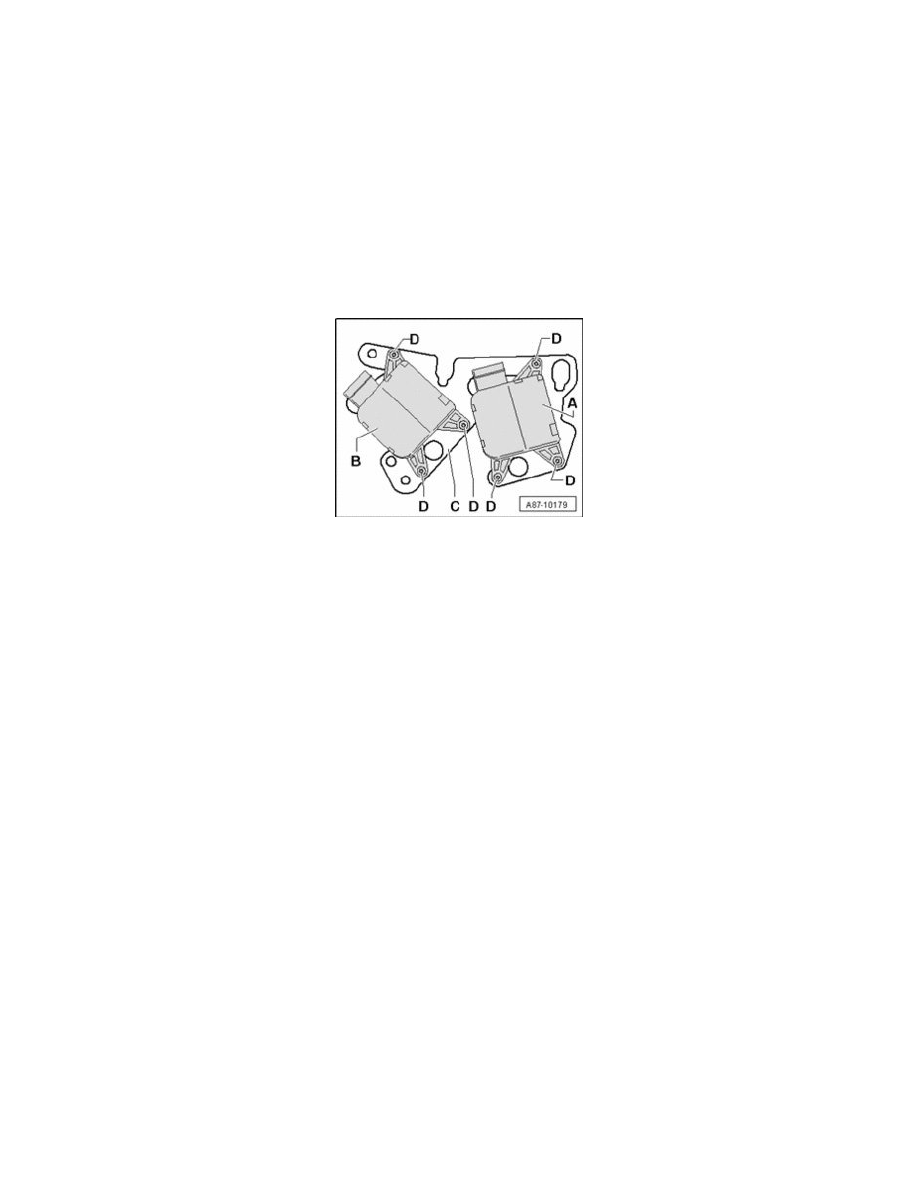

Remove retaining plate - C - with Left Temperature Flap Motor V158 (Right Temperature Flap Motor V159) and Right Footwell Flap Motor
V109 (Left Footwell Flap Motor V108).

-

Mark the control motors if necessary (versions vary Parts Catalog).

-

Remove bolts - D - from control motor Right Footwell Flap Motor V109 (Left Footwell Flap Motor V108) - B - and remove motor.

Installing

Remove control motor on retaining plate.

-

Install retaining plate - C - with Left Temperature Flap Motor V158 (Right Temperature Flap Motor V159) and Right Footwell Flap Motor V109
(Left Footwell Flap Motor V108).

NOTE:  Check the lever position of the control motors before installing retaining plate, the retaining plate can only be installed correctly when it
is located in the service position.

-

Install the removed components again in reverse order.

-

Check DTC memory of front A/C control head Climatronic Control Module J255 and erase DTCs displayed if necessary. Vehicle Diagnosis,
Testing and Information System VAS 5051 in "Guided Fault Finding" function.

-

Perform basic setting (and output Diagnostic Test Mode (DTM) if necessary) on the A/C system. Vehicle Diagnosis, Testing and Information
System VAS 5051 in "Guided Fault Finding" function.
