Air Door Actuator / Motor: Service and Repair
Right Rear Upper Body Vent Motor

Right Rear Upper Body Vent Motor

‹› With Right Rear Upper Body Vent Position Sensor (G472)

Removing

-

Switch ignition off

-

Remove air outlet in rear center console => [ Rear Center Console Vents ] See: Air Register/Service and Repair/Rear Center Console Vents.

-

Remove storage compartment in rear center console.

-

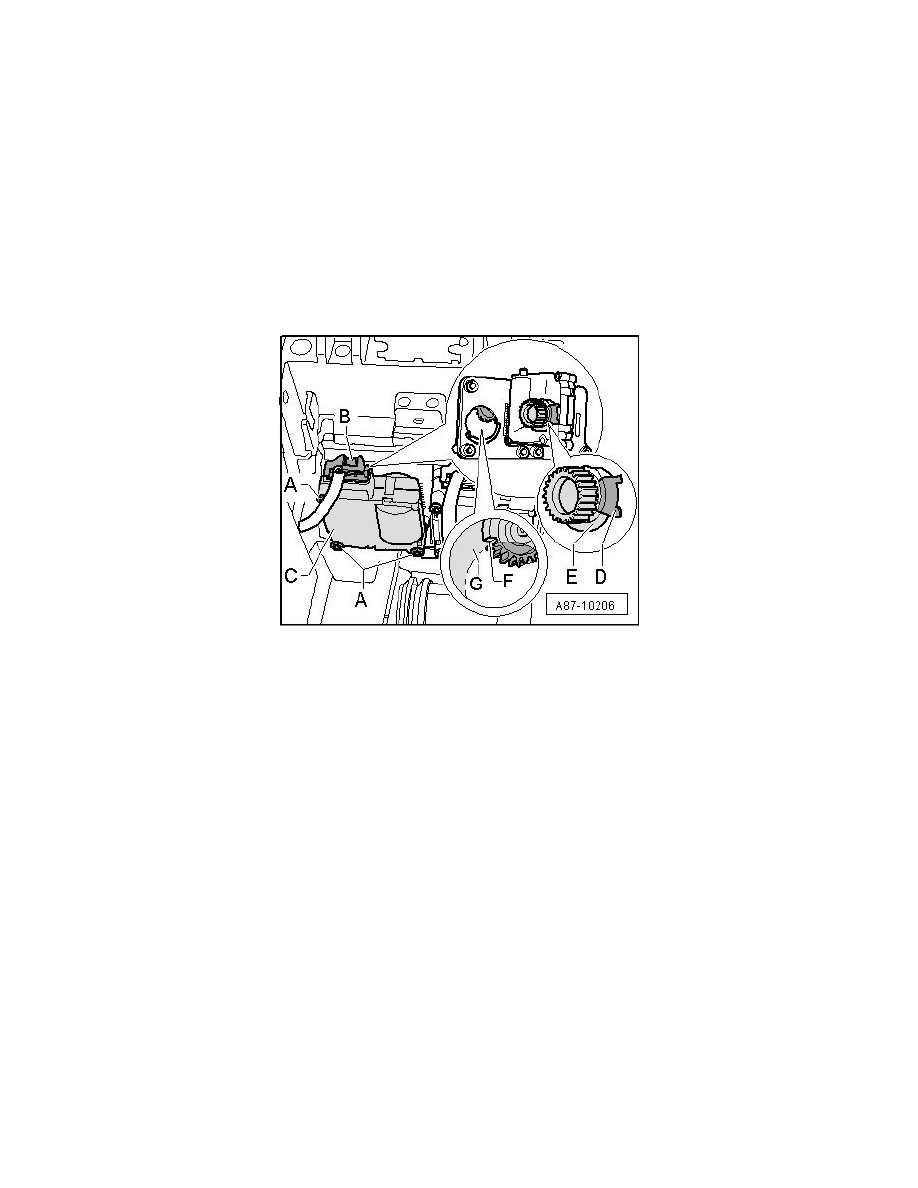

Remove bolts - A -.

‹› Mark connector (e.g. as "right") before disconnecting from control motor due to a risk of interchange with connector on control motor for left side.

-

Disconnect electrical connection from Right Rear Upper Body Vent Motor (V316) - B - and remove control motor - C -.

Installing

-

Check position of toothed gear - E -, it must be located in the position depicted (at stop - D -).

‹› If toothed gear stop on motor - E - is not in the position depicted, connect terminals 5 and 6 of control motor via a 5A fuse to a 12 V battery e.g.

using adapter lead => [ Connecting Adapter Cable to Activate Control Motors ] See: Service and Repair/Procedures/Connecting Adapter Cable to
Activate Control Motors (or an adapter lead from connector test kit (V.A.G 1594/C)). Rotate control motor for only as long until toothed gear is
located in the position depicted, the turning direction can be reversed by swapping Plus and Minus.

‹› If toothed gear stop on motor - E - is not at stop -  D - in the position depicted, flap - B - must be closed (to close, rotate in direction of arrow - C -

until it reaches stop).
