Auxiliary Air Conditioner: Locations

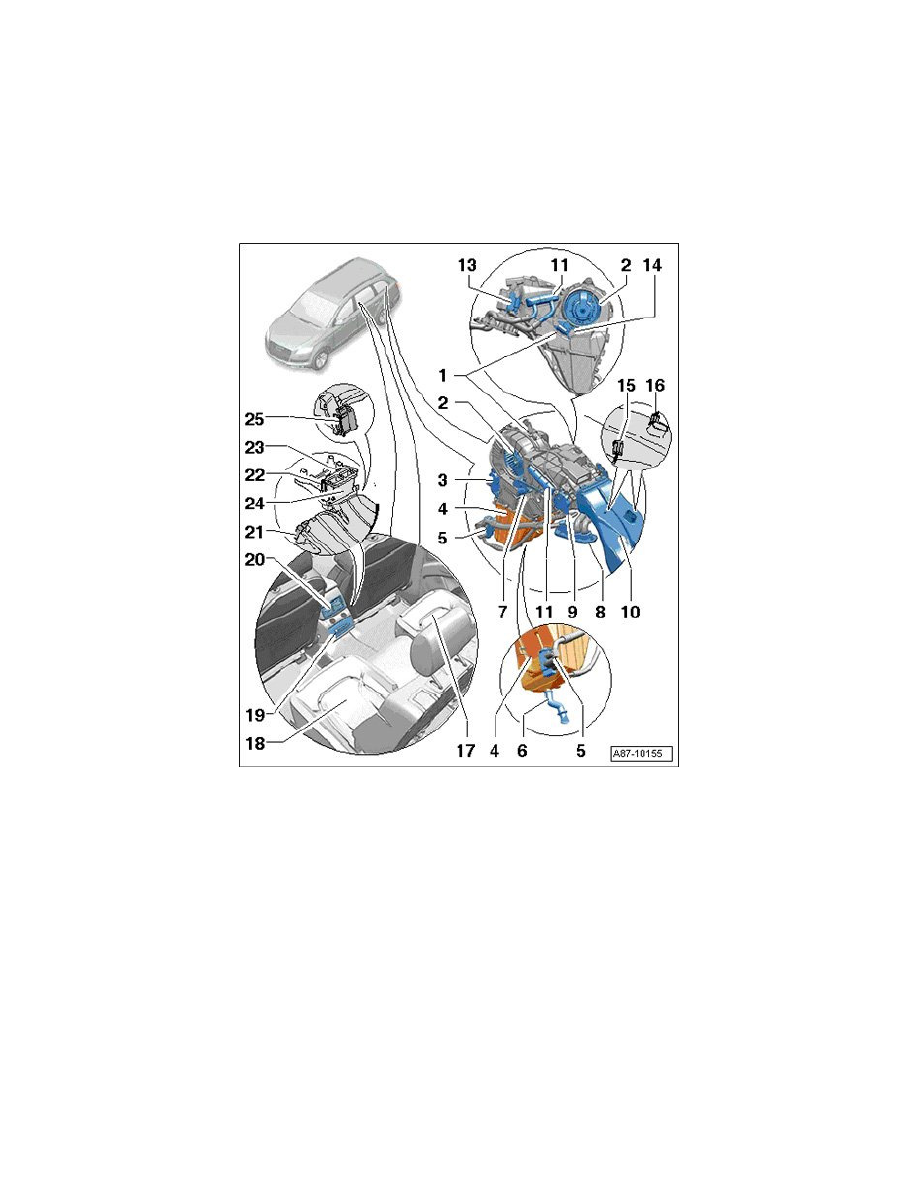

Rear A/C System Components

NOTE:

-

Rear A/C system is installed only in vehicles with "Comfort" version A/C system as optional equipment.

-

Air duct in rear heating A/C unit

-

Air channels and rear vents (on vehicles with a rear heating A/C unit)

-

Incorporation of rear heating A/C unit into cooling- and refrigerant circuit

-

Different control motors are installed on rear heating A/C unit and on associated air channels, these control motors are distinguished by their
electrical values and in part number index Parts Catalog, therefore mark the control motors before removing (risk of interchange).

1. Rear heating A/C unit

-

Bringing into service position

-

Disassembling and assembling

-

Bleeding rear coolant circuit after installing

2. Rear Fresh Air Blower V80

-

Observe the correct assignment Parts Catalog

-

Checking function Vehicle Diagnosis, Testing and Information System VAS 5051 in "Guided Fault Finding" function.

3. Rear Fresh Air Blower Control Module J391

-

Checking function Vehicle Diagnosis, Testing and Information System VAS 5051 in "Guided Fault Finding" function.

4. Rear evaporator

-

Removing and installing with rear heating A/C unit installed

5. Rear expansion valve

-

Observe the correct assignment Parts Catalog

-

Checking function

6. Evaporator housing drain

-

Removing and installing, checking

7. Right Rear Temperature Flap Motor V314

-

With Right Rear Temperature Flap Position Sensor G392

8. Pass-through for coolant hoses and refrigerant lines

-

Check that coolant hoses are installed correctly.

-

Refrigerant lines, disconnecting and reconnecting
