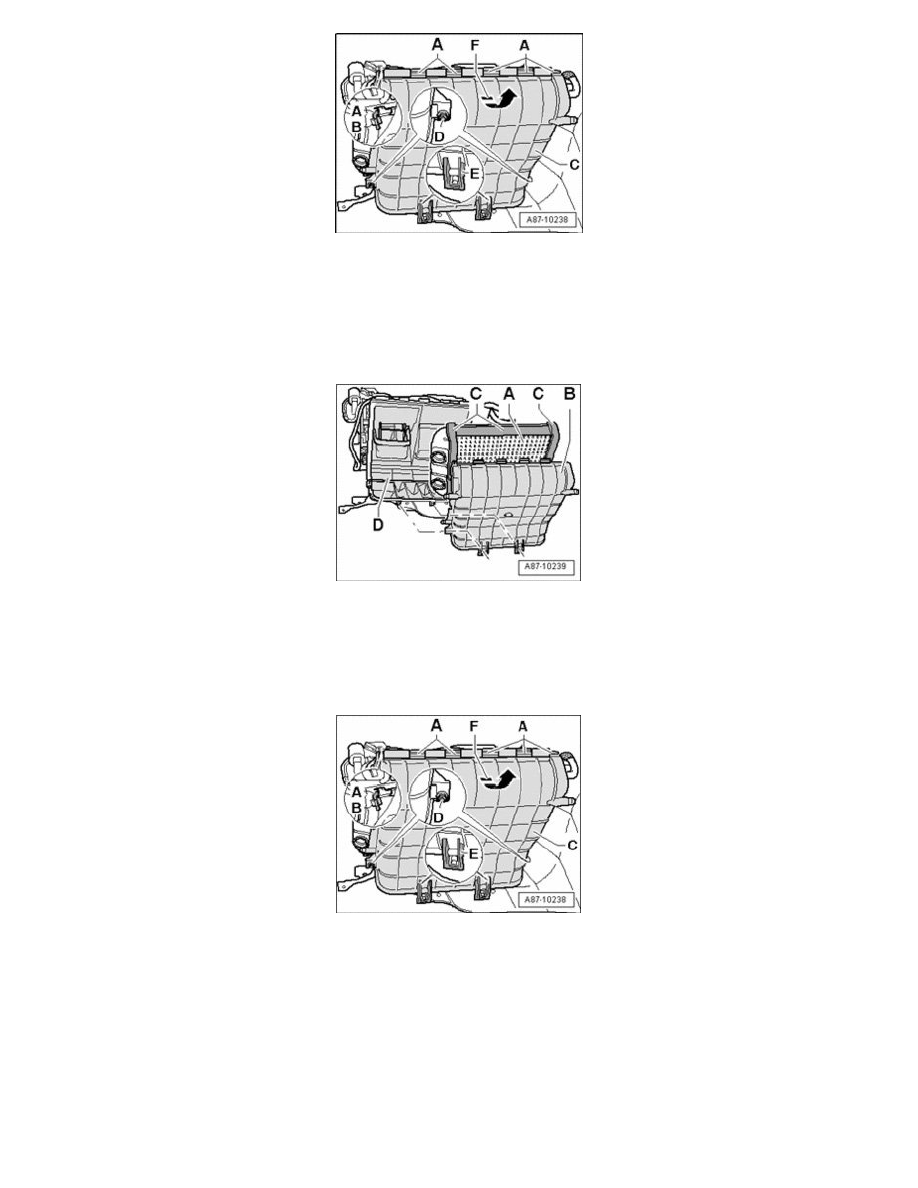

Remove bolts - D -.

-

Turn retaining pin - A - out of locking mechanism - B -

-

Pull retaining pin - A - out of lower air duct - C - and heating A/C unit - arrow -.

-

Release catches - E - of lower air guide - C -

-

Fold lower air duct - C - in direction of - arrow - - F - and remove lower air duct - C - and heater core.

Installing

-

Clean front heating A/C unit - D - and lower air duct - B - (e.g. of residual coolant).

-

Check foam seals - C - at heater core - A -, they must be glued all around without gaps and must not be damaged.

-

Insert heater core - A - on proper side into lower air duct - B -.

-

Install heater core - A - with lower air duct - B - into heating A/C unit - D -.

NOTE:  While inserting, make sure that groove/spring connection between heating A/C unit - D - and lower air guide - B - is joined correctly.

-

Insert retaining pin - A - for connecting lower air duct - C - to heating A/C unit.

-

Turn retaining pin - A - into locking mechanism - B -

-

Install bolts - D -.
